HC42X-16Q靜音止回閥
| 產品名稱： | HC42X-16Q靜音止回閥 |
| 產品型號： | HC42X-16Q |
| 產品分類： | 給排水用止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
HC42X-16Q靜音止回閥概述:
HC42X靜音式止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力，水頭損失極小。
HC42X-16Q靜音止回閥工作原理：
閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
HC42X-16Q靜音止回閥適用范圍：
該閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
1、廣泛用于給排水、消防、暖通、工業等系統。
2、采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證最小的壓力損失。
3、安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。
HC42X-16Q靜音止回閥特點：
1、內部水流通路采用流線型設計
2、水頭損失極小
3、閥瓣開關行程很短，可達快速關閉
HC42X-16Q靜音止回閥執行標準：
設計規范：GB/T12233
結構長度：GB/T12221
連接法蘭：JB/T79,HG20592,GB9113,ANSI
試驗與檢驗：GB/T13927
壓力-溫度：GB/T9131
產品標識：GB/T12220

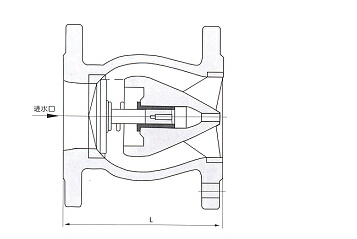

HC42X-16Q靜音止回閥結構圖：
HC42X-16Q靜音止回閥主要零件材料：
零件名稱 | 閥體、導流體 | 閥瓣 | 彈簧 | 閥桿 |
材料 | QT450 | QT450 | 50Cr | 2Cr13 |
HC42X-16Q靜音止回閥主要技術參數：
公稱壓力 | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
﹝MPa﹞ | 殼體 | 密封 | ||
1 | 1.5 | 1.1 | ≤80℃ | 水、油品、 |
1.6 | 2.4 | 1.76 | 污水、海水 | |
HC42X-16Q靜音止回閥主要外形尺寸：
公稱通徑 | L |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 240 |
125 | 300 |
150 | 350 |
200 | 450 |
250 | 500 |
300 | 550 |
350 | 572 |
400 | 600 |
450 | 650 |
500 | 700 |

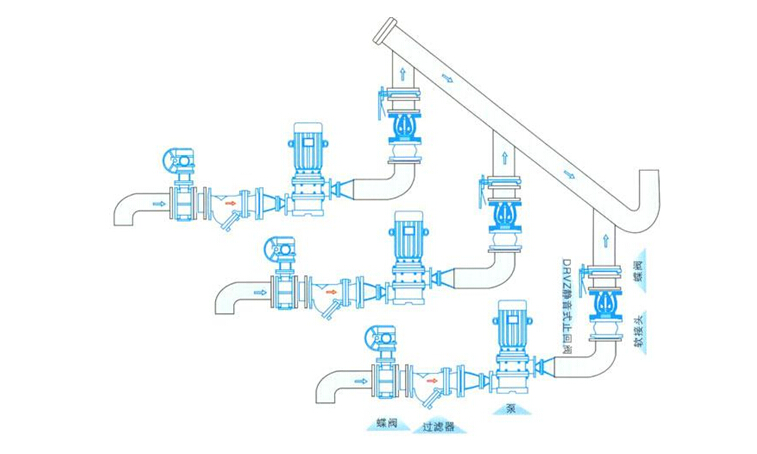

HC42X-16Q靜音式止回閥安裝示意圖：
訂貨須知：
一、①HC42X-16Q靜音止回閥產品名稱與型號②HC42X-16Q靜音止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HC42X-16Q靜音止回閥型號，請按HC42X-16Q靜音止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
