H71X-16對夾消聲止回閥
| 產品名稱： | H71X-16對夾消聲止回閥 |
| 產品型號： | H71X-16 |
| 產品分類： | 給排水用止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H71X-16對夾消聲止回閥概述：
H71X對夾消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平 安裝均可，但阻力大于全流量的節能消聲止回閥。
H71X-16對夾消聲止回閥用途：
對夾式消聲止回閥主要用在水泵出口，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。高層建筑給排水、消防、空調、等泵房系統。

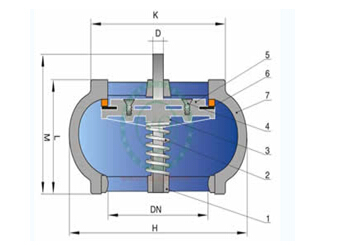

H71X-16對夾消聲止回閥結構圖：
H71X-16對夾消聲止回閥主要性能規范：
公稱壓力 | 實驗壓力 | 工作壓力 | 適用溫度 | 適用介質 | |
強度 | 密封 | ||||
1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
H71X-16對夾消聲止回閥主要零件材料：
零件名稱 | 閥體、閥蓋、閥瓣 | 密封墊 | 閥軸、壓蓋 | 彈簧 |
材料 | 鑄鐵 | 丁腈橡膠 | 黃銅 | 不銹鋼 |
H71X-16對夾消聲止回閥安裝說明：
１、安裝前請核對該對夾消聲止回閥的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查對夾消聲止回閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊對夾消聲止回閥時，各螺栓擰緊用力均衡，使閥門受力一致，并且?jiàn)A緊力不要過大。
H71X-16對夾消聲止回閥主要尺寸及重量：
公稱通經 ＤＮ（mm） | 尺寸 | 重量 （kg） | |||
Ｌ | Ｄ | Ｄ | 螺栓 | ||
40 | 62 | 105 | 85 | 4-M16×150 | 2.3 |
50 | 67 | 127 | 105 | 4-M16×150 | 2.5 |
65 | 73 | 139 | 120 | 4-M16×150 | 4 |
80 | 80 | 152 | 135 | 8-M16×160 | 5.2 |
100 | 102 | 172 | 155 | 8-M16×190 | 7.5 |
125 | 120 | 225 | 185 | 8-M16×230 | 13.5 |
150 | 140 | 232 | 210 | 8-M20×240 | 17.5 |
200 | 165 | 286 | 265 | 12-M20×260 | 27 |
250 | 210 | 350 | 320 | 12-M22×310 | 56 |
300 | 260 | 430 | |||
訂貨須知：
一、①H71X-16對夾消聲止回閥產品名稱與型號②H71X-16對夾消聲止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H71X-16對夾消聲止回閥型號，請按H71X-16對夾消聲止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
