VSSJAFG-10單法蘭傳力接頭
| 產品名稱： | VSSJAFG-10單法蘭傳力接頭 |
| 產品型號： | VSSJAFG-10 |
| 產品分類： | 伸縮器 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
VSSJAFG-10單法蘭傳力接頭概述：
單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
VSSJAFG-10單法蘭傳力接頭適用介質：
適用于輸送海水,淡水,冷熱水,飲用水,生活污水,原油,燃油,潤滑油,成品油,空氣,煤氣,溫度不高于250度的蒸汽和顆粒粉狀等介質。
VSSJAFG-10單法蘭傳力接頭使用范圍：
由于傳力接頭具有良好的綜合性能,所以它廣泛用于化工,建筑,給水,排水,石油,輕重工業,冷凍,衛生,水暖,消防,電力等基礎工程。
公稱通徑DN50-DN3200，工作壓力：0.6-1.6MPA，使用介質：水、污水。密封材料：NBR，制造標準：GB12465-2002。

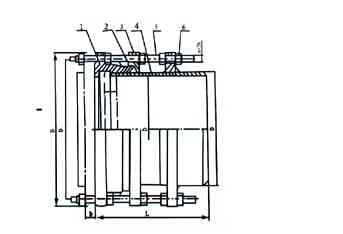

VSSJAFG-10單法蘭傳力接頭結構圖：
VSSJAFG-10單法蘭傳力接頭優點：
1.安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。
2.該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下。
3.利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。
4.金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。因為本體與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移。
5.在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中最為理想的配套產品。
VSSJAFG-10單法蘭傳力接頭材料表：
序號 | 名稱 | 數量 | 材料 |
1 | 本體 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 1 | NBR |
3 | 壓蓋 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 短管法蘭 | 1 | Q235A、20、16Mn |
5 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
6 | 螺母 | 5n | Q235A、20、1Cr18Ni9Ti |
VSSJAFG-10單法蘭傳力接頭外形尺寸：
公稱通徑DN | 管子外徑 | 外形尺寸 | 法蘭連接尺寸 | |||||||||
L | △L | 0.6MPa | 1.0MPa | |||||||||
Dw | D | D1 | n-Th | b | D | D1 | n-Th | b | ||||
65 | 76 | 76 | 400 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
80 | 89 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||
100 | 114 | 114 | 210 | 170 | 220 | 180 | 24 | |||||
125 | 140 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||
150 | 168 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
200 | 219 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||
250 | 273 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||
300 | 325 | 325 | 420 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | 12-M20 | 28 |
350 | 377 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||
400 | 426 | 426 | 540 | 495 | 16-M20 | 28 | 565 | 515 | 16-M24 | 32 | ||
450 | 480 | 480 | 595 | 550 | 615 | 565 | 20-M24 | 32 | ||||
500 | 530 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 34 | |||
600 | 630 | 630 | 440 | 755 | 705 | 20-M24 | 780 | 725 | 20-M27 | 36 | ||
700 | 720 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 | ||
800 | 820 | 826 | 600 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
900 | 920 | 926 | 1075 | 1020 | 24-M27 | 36 | 1115 | 1050 | 28-M30 | 46 | ||
1000 | 1020 | 1026 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 | |||
1200 | 1220 | 1226 | 620 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 | |
1400 | 1420 | 1428 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 | ||
1600 | 1620 | 1628 | 630 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 40-M4 | 68 | |
1800 | 1820 | 1828 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 | ||
2000 | 2020 | 2030 | 650 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 | |
2200 | 2220 | 2230 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 | ||
2400 | 2420 | 2430 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 | ||
2600 | 2620 | 2630 | 750 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
2800 | 2820 | 2830 | 3115 | 3020 | 64-M45 | 68 | 3480 | 3070 | 64-M52 | 94 | ||
3000 | 3020 | 3030 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M56 | 100 | ||
訂貨須知：
一、①VSSJAFG-10單法蘭傳力接頭產品名稱與型號②VSSJAFG-10單法蘭傳力接頭口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定VSSJAFG-10單法蘭傳力接頭型號，請按VSSJAFG-10單法蘭傳力接頭型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
