VSSJA-10法蘭式伸縮接頭
| 產品名稱： | VSSJA-10法蘭式伸縮接頭 |
| 產品型號： | VSSJA-10 |
| 產品分類： | 伸縮器 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
VSSJA-10法蘭式伸縮接頭概述：
VSSJA法蘭式伸縮接頭是泵、閥門，管道等設備與管道連接的新型產品。VSSJA型法蘭式伸縮接頭安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

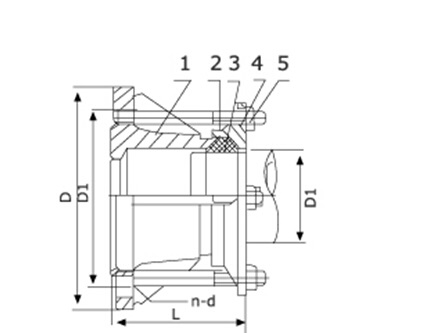

VSSJA-10法蘭式伸縮接頭結構圖：
VSSJA-10法蘭式伸縮接頭主要零件材料：
序號 | 名稱 | 數量 | 材料 |
1 | 本體 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 2 | NBR |
3 | 壓蓋 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 螺母 | n | Q235A、20、1Cr18Ni9Ti |
5 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
VSSJA-10法蘭式伸縮接頭性能參數：
連接方式：法蘭式，
工作壓力：0.6-4.0MPA，
公稱通經：65-3200mm，
使用介質：水、污水。
使用溫度：≤170℃，
密封材料：NBR，
制造標準：GB/T12465-2002
VSSJA-10法蘭式伸縮接頭外形和連接尺寸：
公稱通徑 | 管子外徑 | 外形尺寸 | 伸縮量 | 法蘭連接尺寸 | ||||||
Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
D | D1 | n-d | D | D1 | n-d | |||||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 89 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | |||
100 | 108 | 210 | 170 | 220 | 180 | |||||
114 | ||||||||||
125 | 133 | 240 | 200 | 8-18 | 250 | 210 | ||||
140 | ||||||||||
150 | 159 | 265 | 225 | 285 | 240 | 8-22 | ||||
168 | ||||||||||
200 | 219 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 370 | 335 | 12-18 | 395 | 350 |
12-22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-22 | 445 | 400 | |
350 | 377 | 490 | 445 | 505 | 460 | 16-22 | ||||
400 | 426 | 540 | 495 |
16-22 | 565 | 515 | 16-26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-26 | ||||
500 | 530 | 645 | 600 | 20-22 | 670 | 620 | ||||
600 | 630 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | |||
700 | 720 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | |||
800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-33 | ||||
1000 | 1020 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | |||
1200 | 1220 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-40 | |||
1400 | 1420 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | |||
1500 | 1520 | 1730 | 1660 | - | - | - | ||||
1600 | 1620 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | |||
1800 | 1820 | 2045 | 1970 | 44-40 | 2115 | 2020 | 44-48 | |||
2000 | 2020 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | |||
2200 | 2220 | 2475 | 2390 | 52-42 | 2550 | 2440 | 52-56 | |||
2400 | 2420 | 2685 | 2600 | 56-42 | 2760 | 2650 | 56-56 | |||
2600 | 2620 | 600 | 240 | 150 | 2905 | 2810 | 60-48 | 2960 | 2850 | 60-56 |
訂貨須知：
一、①VSSJA-10法蘭式伸縮接頭產品名稱與型號②VSSJA-10法蘭式伸縮接頭口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定VSSJA-10法蘭式伸縮接頭，請按VSSJA-10法蘭式伸縮接頭型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
