SCAR-10/16/25污水復合式排氣閥
| 產品名稱： | SCAR-10/16/25污水復合式排氣閥 |
| 產品型號： | SCAR-10/16/25 |
| 產品分類： | 排氣閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
SCAR-10/16/25污水復合式排氣閥概述：
SCAR復合式污水排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。本閥裝設于泵浦出水口處或送配水管線中，用以大量排出管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會(huì )因負壓而被損壞，壓力等級1.0MPa。
SCAR-10/16/25污水復合式排氣閥作用原理：
當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會(huì )纏繞上部排氣口上，不會(huì )影響密封性能。次產品是專用污水管道工程的排氣閥。
SCAR-10/16/25污水復合式排氣閥特點：
SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進，把浮球控制在下部，使污物只能在閥體下部物污不會(huì )纏繞上部排氣口上，不會(huì )影響密封性能。

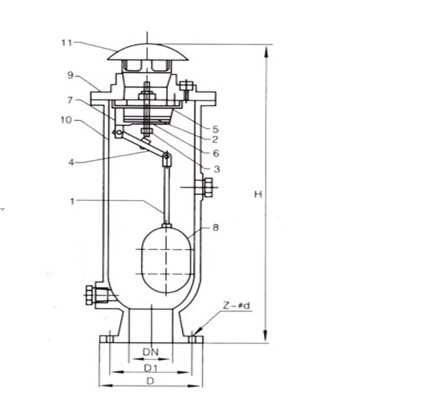

SCAR-10/16/25污水復合式排氣閥結構圖：
SCAR-10/16/25污水復合式排氣閥零件名稱材料：
序號 | 名稱 | 材質 |
1 | 械桿B | 不銹鋼、錫青銅 |
2 | 活塞 | 不銹鋼、錫青銅 |
3 | 頂塞 | 鋁青銅+橡膠 |
4 | 杠桿A | 不銹鋼、錫青鉛 |
5 | 墊圈環 | 合成橡膠 |
6 | 導套 | 不銹鋼、鑄黃銅 |
7 | 杠桿架 | 不銹鋼、鑄黃銅 |
8 | 浮球 | 不銹鋼 |
9 | 閥蓋 | 球墨鑄鐵 |
10 | 閥體 | 球墨鑄鐵 |
11 | 排氣帽 | 球墨鑄鐵 |
SCAR-10/16/25污水復合式排氣閥主要連接尺寸：
公稱通徑 DN（mm） | H | D | D1 | Z | Ф-d |
50 | 490 | 165 | 125 | 4 | 19 |
80 | 590 | 200 | 135 | 8 | 19 |
100 | 750 | 220 | 180 | 8 | 19 |
150 | 820 | 285 | 240 | 8 | 23 |
200 | 1000 | 340 | 295 | 8 | 23 |
250 | 1200 | 395 | 350 | 12 | 23 |

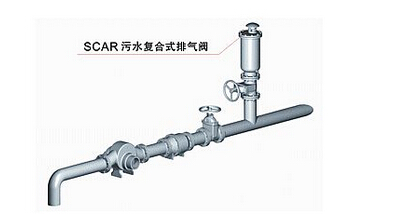

SCAR-10/16/25污水復合式排氣閥安裝示意圖：
訂貨須知：
一、①SCAR-10/16/25污水復合式排氣閥產品名稱與型號②SCAR-10/16/25污水復合式排氣閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定SCAR-10/16/25污水復合式排氣閥型號，請按SCAR-10/16/25污水復合式排氣閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
