GL41W-10/16P不銹鋼法蘭Y型過濾器
| 產品名稱： | GL41W-10/16P不銹鋼法蘭Y型過濾器 |
| 產品型號： | GL41W-10/16P |
| 產品分類： | 過濾器 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
GL41W-10/16P不銹鋼法蘭Y型過濾器概述：
Y型GL41W不銹鋼法蘭過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。
GL41W-10/16P不銹鋼法蘭Y型過濾器特點：
GL41W不銹鋼Y型過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。標光不銹鋼Y型過濾器具有結構阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
不銹鋼Y型過濾器與管道中閥門及其它主要設備配套使用，不銹鋼Y型過濾器也可單獨使用于管路中。管道中介質首進入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
不銹鋼Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，不銹鋼Y型過濾器通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
不銹鋼Y型管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外不銹鋼Y型過濾器對提高產品質量也有著十分重要的意義。

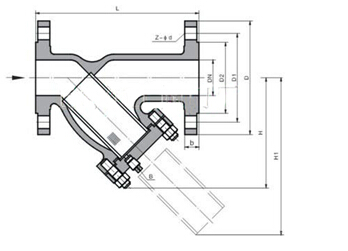

GL41W-10/16P不銹鋼法蘭Y型過濾器結構圖：
GL41W-10/16P不銹鋼法蘭Y型過濾器的選用：
一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。②公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格濾網可攔截的粒徑尺寸可直接向我司詢問。④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
GL41W-10/16P不銹鋼法蘭Y型過濾器主要技術參數：
殼體材質 | 不銹鋼 | ||
公稱通徑 | 15～500mm | ||
濾框濾網材質 | 不銹鋼 | ||
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
工作溫度（℃） | -30~380 | -80~425 | -80~450 |
公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
過濾精度（目/in） | 10~300 | ||
型 號 | 公稱壓力 | 試 驗 壓 力 | 工作溫度(℃) | 適用介質 | ||
強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
GL41W-16P | 1.6 | 2.4 | 1.8 | 0.6 | ≤150 | 硝 酸 類 |
GL41W-25P | 2.5 | 3.8 | 2.8 | 0.6 | ≤150 | 硝 酸 類 |
GL41W-40P | 4.0 | 6.0 | 4.4 | 0.6 | ≤150 | 硝 酸 類 |
GL41W-10/16P不銹鋼法蘭Y型過濾器主要外形尺寸 ：
DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | 3 | ||
25 | 1 | 160 | 80 | 160 | 3.8 | ||
32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | 312 | ||
400 | 16 | 800 | 700 | 1360 | 500 | ||
450 | 18 | 850 | 790 | 1480 | 700 | ||
500 | 20 | 900 | 875 | 1650 | 900 | ||
訂貨須知：
一、①GL41W-10/16P不銹鋼法蘭Y型過濾器產品名稱與型號②GL41W-10/16P不銹鋼法蘭Y型過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GL41W-10/16P不銹鋼法蘭Y型過濾器型號，請按GL41W-10/16P不銹鋼法蘭Y型過濾器型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
