GL41-10/16Q球墨鑄鐵法蘭Y型過濾器
| 產品名稱： | GL41-10/16Q球墨鑄鐵法蘭Y型過濾器 |
| 產品型號： | GL41-10/16Q |
| 產品分類： | 過濾器 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器概述：
Y型過濾器能夠有效的去除管路流體中的機械雜質，用于過濾對不銹鋼或鑄鐵無腐蝕作用的流動液體。Y型過濾器被廣泛的應用于循環冷卻水系統、熱交換系統、空調制冷系統、集中供暖系統、熱水鍋爐系統等，Y型過濾器要求流經水處理儀的介質溫度不可超過225℃。
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器產品特點：
1、Y型、飽滿、寬閥體流線型設計，過濾面積大，流量大。
2、安裝維修簡單，清洗過濾網方便。
3、內外表面均噴環保涂層，確保產品的防腐蝕及安全性。

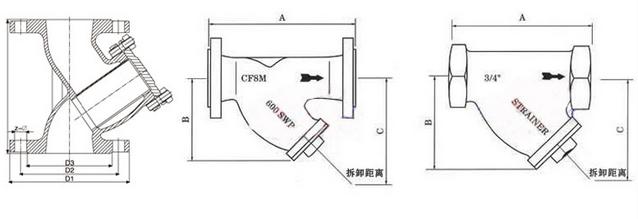

GL41-10/16Q球墨鑄鐵法蘭Y型過濾器結構圖和設計圖紙：
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器用途
適用行業包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。特別是應用在工廠循環水利用中，使之水資源最大限度的有效使用。y型過濾器是輸送介質的管道系統不可缺少的一種裝置，y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器主要零件材料：
零件名稱 | 材料 |
閥體 | QT450 |
閥蓋 | QT450 |
過濾網 | 不銹鋼304 |
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器性能參數：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度(水) | 密封(水) | ||||
GL41-16 | 1.6 | 2.4 | 1.6 | ≤180 | 水、蒸汽
|
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器外形和連接尺寸：
通徑DN | L | D1 | D2 | D2 | b | Z-фd |
40 | 150 | 150 | 110 | 110 | 14 | 4-ф19 |
50 | 165 | 165 | 125 | 125 | 16 | 4-ф19 |
65 | 190 | 185 | 145 | 145 | 16 | 4-ф19 |
80 | 220 | 200 | 160 | 160 | 16 | 8-ф19 |
100 | 250 | 220 | 180 | 180 | 18 | 8-ф19 |
125 | 300 | 250 | 210 | 210 | 20 | 8-ф19 |
150 | 380 | 285 | 240 | 240 | 20 | 8-ф23 |
200 | 430 | 340 | 295 | 295 | 22 | 8-ф23 |
250 | 480 | 405 | 350 | 355 | 24 | 12-ф23 |
300 | 520 | 460 | 400 | 410 | 26 | 12-ф23 |
350 | 625 | 520 | 460 | 470 | 30 | 16-ф23 |
400 | 637 | 580 | 515 | 525 | 30 | 16-ф23 |
450 | 796 | 640 | 565 | 585 | 34 | 20-ф23 |
500 | 853 | 715 | 620 | 650 | 36 | 20-ф28 |
600 | 1025 | 840 | 725 | 770 | 20-ф31 |
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器清洗說明:
當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
GL41-10/16Q球墨鑄鐵法蘭Y型過濾器安裝與維護：

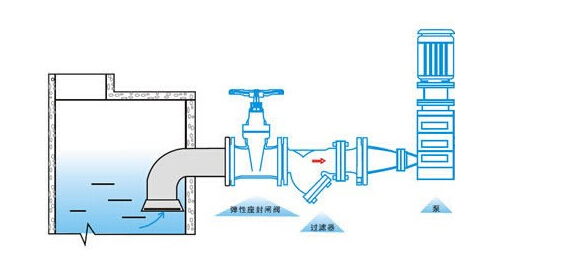

(1)安裝在進水管道上各類配套閥的前端。
(2)根據截留物情況不定期清洗過濾器，清洗時先關閉過濾器前的閥門。
(3)卸下閥蓋清洗附著在上面的雜物。
(4)取出過濾筒，去除雜物，清洗濾網。
(5)洗凈閥體。
(6)將過濾器組裝好繼續使用。
訂貨須知：
一、①GL41-10/16Q球墨鑄鐵法蘭Y型過濾器產品名稱與型號②GL41-10/16Q球墨鑄鐵法蘭Y型過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GL41-10/16Q球墨鑄鐵法蘭Y型過濾器型號，請按GL41-10/16Q球墨鑄鐵法蘭Y型過濾器型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
