GL11-10/16P不銹鋼絲口Y型過濾器
| 產品名稱： | GL11-10/16P不銹鋼絲口Y型過濾器 |
| 產品型號： | GL11-10/16P |
| 產品分類： | 過濾器 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
GL11-10/16P不銹鋼絲口Y型過濾器概述：
不銹鋼絲口Y型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量?jì)x器、泵機、閥門、疏水器等設備。
GL11-10/16P不銹鋼絲口Y型過濾器應用范圍：
不銹鋼絲口Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2。可按用戶要求制作濾網。
GL11-10/16P不銹鋼絲口Y型過濾器結構特點：
1、不銹鋼絲口Y型過濾器具有結構阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
GL11-10/16P不銹鋼絲口Y型過濾器標準規范：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產。
GL11-10/16P不銹鋼絲口Y型過濾器零部件材料：
殼體材質 | 不銹鋼304 | 316、316L |
濾框濾網材質 | 不銹鋼304、316、316L | |
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
防爆級別 | BS5501:IIA、IIB、IIC | |
環境溫度（℃） | -30~380 | -80~450 |
公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
過濾精度（目/in） | 10~300 | |
GL11-10/16P不銹鋼絲口Y型過濾器技術參數：
型號 | 連接形式 | 公稱壓力（MPa） | 耐壓試驗壓（MPa） | 工作壓力（MPa） | 殼體材料 | 過濾網材料 | 網眼總面積 |
GL11-16 | 絲扣 | 1.6 | 1.76 | 1.6 | 不銹鋼 | 不銹鋼 | 3～4DN |
GL11-25 | 絲扣 | 2.5 | 2.75 | 2.5 | 不銹鋼 | ||
GL11-40 | 絲扣 | 4.0 | 4.40 | 4.0 | 不銹鋼 |
殼體材質 | 濾框濾網材質 | S密封件 | 工作溫度（℃） | 操作壓力 | 連接方式 | |
不銹鋼304 不銹鋼 316L | 見不銹鋼濾芯技術特性表 | 金屬纏繞 | 不銹鋼 | -20～250℃ | 0.6～5.0MPa | 螺紋連接 |
-80~450℃ | ||||||
GL11-10/16P不銹鋼絲口Y型過濾器有效過濾面積：
～目數/in | ～孔數/in | 可截粒徑 | 絲徑 | 有效過濾面積% |
10 | 100 | 2023 | 0.02000(0.510) | 64 |
20 | 400 | 955 | 0.02140(0.315) | 58 |
30 | 900 | 614 | 0.00921(0.224) | 54 |
40 | 1600 | 442 | 0.00760(0.206) | 48 |
50 | 2500 | 365 | 0.00598(0.512) | 46 |
60 | 3600 | 301 | 0.00480(0.122) | 44 |
80 | 6400 | 216 | 0.00402(0.102) | 42 |
100 | 10000 | 173 | 0.00310(0.081) | 40 |

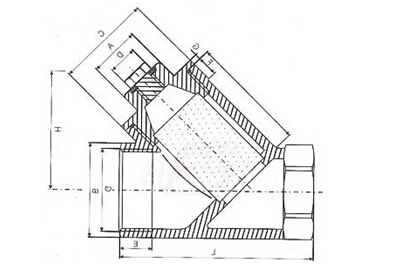

GL11-10/16P不銹鋼絲口Y型過濾器連接尺寸及結構圖：
SIZE | ΦD | H | L |
1/4" | 10 | 51 | 65 |
3/8" | 12 | 51 | 65 |
1/2" | 15 | 51 | 65 |
3/4" | 20 | 60 | 80 |
1" | 25 | 72 | 90 |
1-1/4" | 32 | 77 | 105 |
1-1/2" | 40 | 87 | 120 |
2" | 50 | 103 | 140 |
訂貨須知：
一、①GL11-10/16P不銹鋼絲口Y型過濾器產品名稱與型號②GL11-10/16P不銹鋼絲口Y型過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GL11-10/16P不銹鋼絲口Y型過濾器GL11-10/16P不銹鋼絲口Y型過濾器型號，請按GL11-10/16P不銹鋼絲口Y型過濾器
型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
