D941X-10/16Q電動軟密封中線蝶閥
| 產品名稱： | D941X-10/16Q電動軟密封中線蝶閥 |
| 產品型號： | D941X-10/16Q |
| 產品分類： | 電動蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D941X-10/16Q電動軟密封中線蝶閥概述：
電動軟密封中線蝶閥按連接形式可分為：法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計，具有結構簡潔，流阻系數小，流量特性趨于直線，不會(huì )滯留雜物等特點，是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合，選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
名稱： | 電動法蘭蝶閥 |
型號： | D941X |
口徑： | DN50-DN1600 |
壓力： | 1.6MPa |
材質： | 鑄鐵、球墨鑄鐵 |
認證： | ISO9001:2008 |
D941X-10/16Q電動軟密封中線蝶閥用途及特點：
電動軟密封法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D941X-10/16Q電動軟密封中線蝶閥標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D941X-10/16Q電動軟密封中線蝶閥執行機構：
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，奧托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。
D941X-10/16Q電動軟密封中線蝶閥主要技術參數：
公稱通徑 | DN（mm） | 50～1600 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
D941X-10/16Q電動軟密封中線蝶閥主要零件的材質
零件名稱 | 材料 |
閥體 | 灰鑄鐵、球墨鑄鐵 |
蝶板 | 灰鑄鐵、球墨鑄鐵、不銹鋼 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |

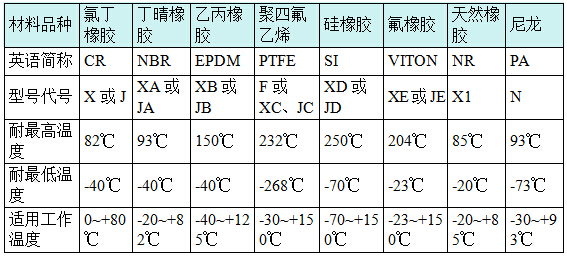

D941X-10/16Q電動軟密封中線蝶閥密封材料選用和適用溫度：

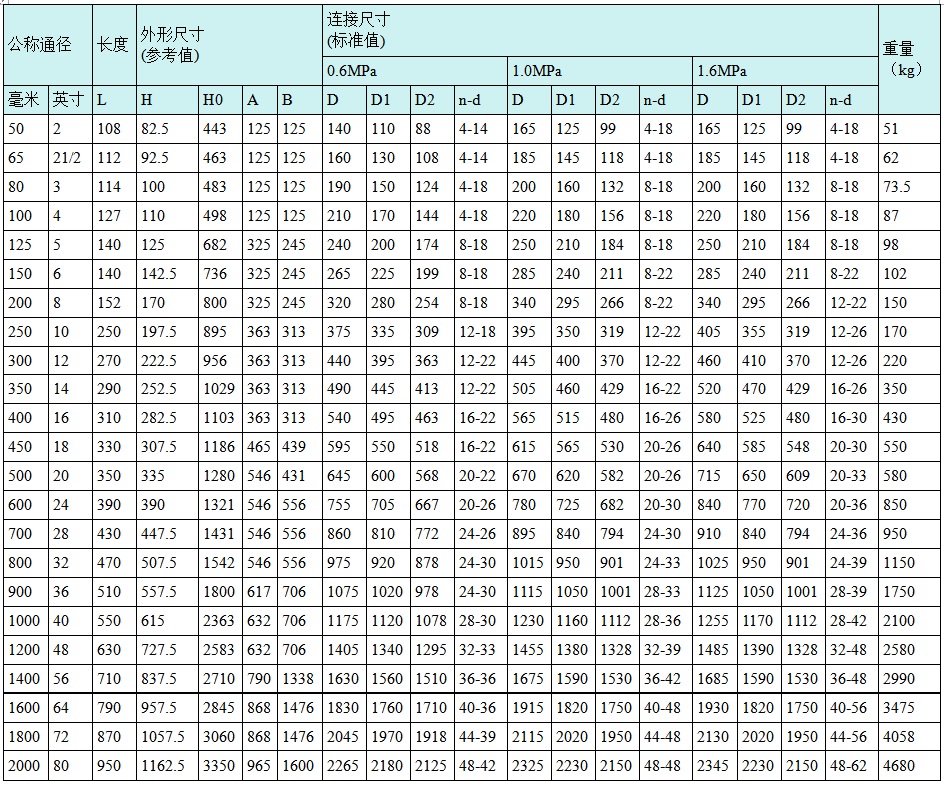

D941X-10/16Q電動軟密封中線蝶閥外形尺寸：
訂貨須知：
一、①D941X-10/16Q電動軟密封中線蝶閥產品名稱與型號②D941X-10/16Q電動軟密封中線蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D941X-10/16Q電動軟密封中線蝶閥型號，請按D941X-10/16Q電動軟密封中線蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
