D643X-10/16Q氣動法蘭軟密封偏心蝶閥

產品名稱：	D643X-10/16Q氣動法蘭軟密封偏心蝶閥
產品型號：	D643X-10/16Q
產品分類：	氣動蝶閥
咨詢電話：	13120937397
報價 QQ：	408823840

D643X-10/16Q氣動法蘭軟密封偏心蝶閥概述：

D643X氣動法蘭式偏心軟密封蝶閥由角行程氣動活塞式執行器及蝶閥閥體組成，采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。氣動法蘭蝶閥開啟力矩小，靈活方便，省力節能。

D643X-10/16Q氣動法蘭軟密封偏心蝶閥具體型號代表：
閥門類型代號：“D”表示蝶閥
驅動形式代號：“6”表示氣動
連接形式代號：“4”表示法蘭式
結構形式代號：“3”表示三偏心
密封面材料代號：“X”表示橡膠

D643X-10/16Q氣動法蘭軟密封偏心蝶閥用途：
D643X-10/16Q氣動法蘭軟密封偏心蝶閥是一種(閥板)繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和蝶閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)，可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質。

D643X-10/16Q氣動法蘭軟密封偏心蝶閥執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
D643X-10/16Q氣動法蘭軟密封偏心蝶閥附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構。

D643X-10/16Q氣動法蘭軟密封偏心蝶閥特點：
1．氣動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元；
2．氣動法蘭式三偏心軟密封蝶閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mADC或4-20mADC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
3．氣動法蘭式三偏心軟密封蝶閥采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

D643X-10/16Q氣動法蘭軟密封偏心蝶閥主要性能規范：

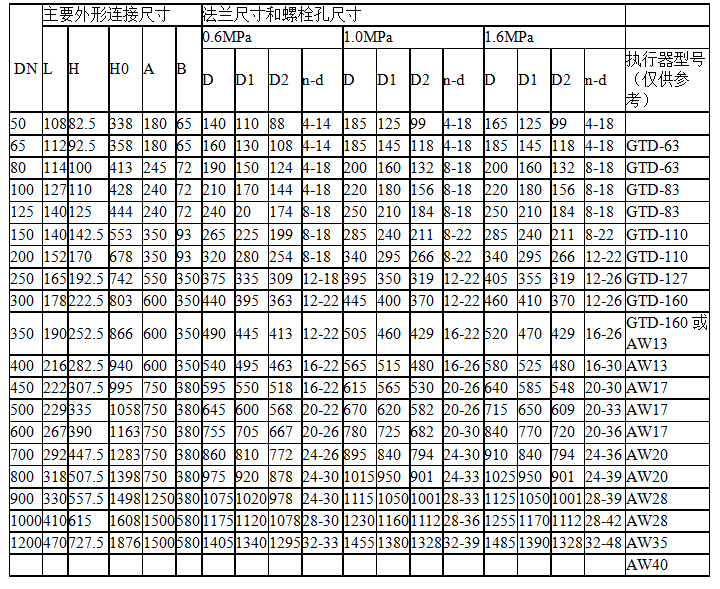

D643X-10/16Q氣動法蘭軟密封偏心蝶閥主要外形連接尺寸

單位：mm

訂貨須知：

一、①D643X-10/16Q氣動法蘭軟密封偏心蝶閥產品名稱與型號②D643X-10/16Q氣動法蘭軟密封偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定D643X-10/16Q氣動法蘭軟密封偏心蝶閥型號，請按D643X-10/16Q氣動法蘭軟密封偏心蝶閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
