SD343X-10/16Q伸縮法蘭偏心蝶閥
| 產品名稱： | SD343X-10/16Q伸縮法蘭偏心蝶閥 |
| 產品型號： | SD343X-10/16Q |
| 產品分類： | 法蘭蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
SD343X-10/16Q伸縮法蘭偏心蝶閥概述：
伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。
SD343X-10/16Q伸縮法蘭偏心蝶閥安裝注意事項：
1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉;
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度(即設計長度);
3、安裝前必須松開伸縮部位的密封墊壓蓋，然后待本閥門與管道所需要的長度后，再鎖緊伸縮密封壓蓋;
4、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥;
5、可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
SD343X-10/16Q伸縮法蘭偏心蝶閥型號及規格：
SD343X-10QDN40-DN2000
SD343X-16QDN40-DN1400

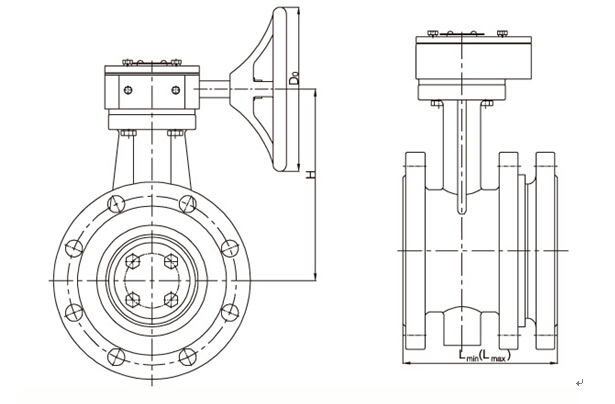

SD343X-10/16Q伸縮法蘭偏心蝶閥結構圖：
SD343X-10/16Q伸縮法蘭偏心蝶閥主要性能參數：
型號 | 公稱壓力PN(MPa) | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 |
SD343X-10Q | 1.0 | 1.5 | 1.1 | ≤80 | 水、油品等 |
SD343X-16Q | 1.6 | 2.4 | 1.76 | ≤80 |
SD343X-10/16Q伸縮法蘭偏心蝶閥主要零件材料：
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 | 伸縮管 |
SD343X-10Q | QT450 | QT450,304 | 2Cr13 | 丁晴橡膠 | QT450 |
SD343X-16Q |
SD343X-10/16Q伸縮法蘭偏心蝶閥主要外型尺寸：
公稱通徑DN(mm) | 尺寸 | ||
Lmin(lmax) | D0 | H | |
50 | 140(155) | 135 | 175 |
65 | 155(170) | 135 | 175 |
80 | 165(185) | 135 | 190 |
100 | 170(190) | 160 | 200 |
125 | 190(215) | 160 | 215 |
150 | 190(215) | 160 | 215 |
200 | 210(240) | 240 | 310 |
250 | 220(250) | 280 | 310 |
300 | 245(270) | 320 | 340 |
350 | 270(300) | 320 | 355 |
400 | 300(330) | 320 | 535 |
450 | 305(335) | 320 | 540 |
500 | 325(360) | 320 | 590 |
600 | 360(390) | 320 | 650 |
700 | 390(425) | 360 | 710 |
800 | 420(455) | 400 | 815 |
900 | 460(500) | 400 | 870 |
1000 | 500(540) | 400 | 940 |
1200 | 560(610) | 400 | 1020 |
1400 | 640(700) | 400 | 1270 |
訂貨須知：
一、①SD343X-10/16Q伸縮法蘭偏心蝶閥產品名稱與型號②SD343X-10/16Q伸縮法蘭偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定SD343X-10/16Q伸縮法蘭偏心蝶閥型號，請按SD343X-10/16Q伸縮法蘭偏心蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
