D371X-10/16對夾式渦輪蝶閥
| 產品名稱： | D371X-10/16對夾式渦輪蝶閥 |
| 產品型號： | D371X-10/16 |
| 產品分類： | 對夾蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D371X-10/16對夾式渦輪蝶閥適用范圍:
城建、化工、冶金、石油、制藥、食品、飲料、環保。可適用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道。
D371X-10/16對夾式渦輪蝶閥特點:
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
8.凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
D371X-10/16對夾式渦輪蝶閥主要技術參數：
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
D371X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
D371X-16 | 1.6 | 2.4 | 1.76 | ||
D371X-10/16對夾式渦輪蝶閥主要零件材料：
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 |
D371X-10 | QT450，HT200 | QT450,304 | 2Cr13 | 丁腈橡膠 |
D371X-16 |

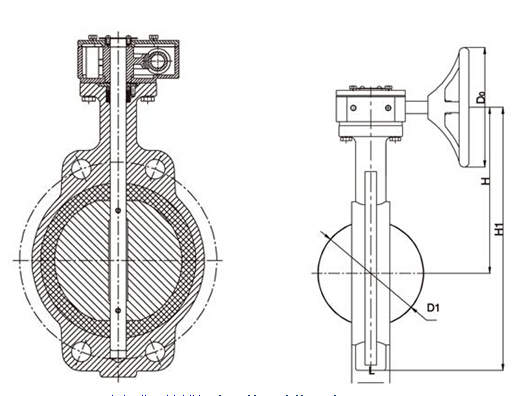

D371X-10/16對夾式渦輪蝶閥結構圖:
D371X-10/16對夾式渦輪蝶閥主要外形連接尺寸:
公稱通徑DN(mm) | 尺寸 | |||
L | L1 | H | H1 | |
50 | 43 | 135 | 160 | 230 |
65 | 46 | 135 | 170 | 250 |
80 | 46 | 135 | 180 | 275 |
100 | 52 | 160 | 205 | 310 |
125 | 56 | 160 | 210 | 330 |
150 | 56 | 240 | 220 | 360 |
200 | 60 | 240 | 260 | 420 |
250 | 68 | 280 | 290 | 500 |
300 | 78 | 320 | 325 | 570 |
350 | 78 | 320 | 360 | 640 |
400 | 102 | 320 | 400 | 700 |
450 | 114 | 320 | 450 | 770 |
500 | 127 | 320 | 500 | 870 |
600 | 154 | 400 | 655 | 1095 |
700 | 165 | 400 | 860 | 1425 |
800 | 190 | 400 | 895 | 1490 |
訂貨須知：
一、①D371X-10/16對夾式渦輪蝶閥產品名稱與型號②D371X-10/16對夾式渦輪蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D371X-10/16對夾式渦輪蝶閥型號，請按D371X-10/16對夾式渦輪蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
