D71F4-10襯四氟手柄蝶閥
| 產品名稱： | D71F4-10襯四氟手柄蝶閥 |
| 產品型號： | D71F4-10 |
| 產品分類： | 對夾蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D71F4-10襯四氟手柄蝶閥概述：
D71F4-10襯四氟手柄蝶閥廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和節流裝置使用。
D71F4-10襯四氟手柄蝶閥特點：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
D71F4-10襯四氟手柄蝶閥零件材料：
零件名稱 Part name | 材料 Material |
上下閥體 Upper and lower valve body | 鑄鐵Cast iron、鑄鋼Cast steel、不銹鋼Stainless steel、襯Lining/F4 、F46 |
閥座 Valve sea | F4/F46 |
帶桿蝶板 With lever dish plate | 全襯Fulling (WCB包襯)F4/F46、半襯Half lining(不銹鋼)/F4、F46 |
襯墊 Liner | 硅橡膠 |
蝸輪手柄 Worm handle | Qt400-15球墨鑄鐵、鋁合金 |

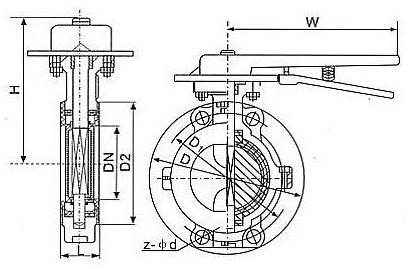

D71F4-10襯四氟手柄蝶閥結構圖：
D71F4-10襯四氟手柄蝶閥標準 :
技術規范Technical specification | |
設計標準Design standard | GB12238 |
結構長度Structure length | GB12221 |
法蘭標準Flange standard | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗Inspection and tes | GB/T13927 |
驅動方式Drive mode | 蝸輪Worm、手動Manual、電動Electric、氣動Pneumatic |
D71F4-10襯四氟手柄蝶閥適用介質：
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F4-10襯四氟手柄蝶閥主要外形尺寸和連接尺寸：
公稱通徑Nominal diameter | 外形尺寸 Shape size | 參考值The reference value | ||||||||||||
DN | L | H2 | H1 | D | D1 | D2 | F | B | Z-φd | D0 | H | 重量 Weight（kg）
| ||
Mm | inch | 對夾Wafer | PN1.0MPa | |||||||||||
40 | 11/2 | 33 | 143 | 85 | 150 | 110 | 85 | 3 | 19 | 4-18 | 150 | 140 | 3.4 | |
50 | 5 | 43 | 143 | 85 | 165 | 125 | 100 | 3 | 19 | 4-18 | 150 | 140 | 4.5 | |
65 | 21/2 | 46 | 157 | 85 | 185 | 145 | 120 | 3 | 21 | 4-18 | 150 | 150 | 6.5 | |
80 | 3 | 46 | 178 | 93 | 200 | 160 | 135 | 3 | 21 | 4-18 | 150 | 165 | 9 | |
100 | 4 | 52 | 185 | 100 | 220 | 180 | 155 | 3 | 21 | 4-18 | 200 | 180 | 11 | |
125 | 5 | 56 | 206 | 110 | 250 | 210 | 185 | 3 | 23 | 4-18 | 200 | 200 | 19 | |
150 | 6 | 56 | 225 | 160 | 285 | 240 | 210 | 3 | 25 | 8-23 | 280 | 220 | 28 | |
200 | 8 | 60 | 275 | 245 | 340 | 295 | 265 | 3 | 25 | 8-23 | 280 | 270 | 55 | |
250 | 10 | 68 | 326 | 260 | 395 | 350 | 320 | 4 | 28 | 12-23 | 200 | 320 | 71 | |
300 | 12 | 78 | 333 | 300 | 445 | 400 | 370 | 4 | 28 | 12-23 | 240 | 330 | 90 | |
350 | 14 | 78 | 393 | 320 | 505 | 460 | 430 | 4 | 28 | 16-23 | 240 | 385 | 122 | |
400 | 16 | 102 | 438 | 330 | 565 | 515 | 480 | 4 | 28 | 16-26 | 280 | 430 | 140 | |
450 | 18 | 114 | 488 | 380 | 615 | 565 | 530 | 4 | 30 | 20-26 | 280 | 480 | 160 | |
500 | 20 | 127 | 540 | 390 | 670 | 620 | 580 | 5 | 30 | 20-26 | 320 | 540 | 200 | |
600 | 24 | 154 | 615 | 450 | 780 | 725 | 680 | 5 | 34 | 20-30 | 320 | 610 | 270 | |
700 | 28 | 165 | 660 | 480 | 895 | 840 | 795 | 5 | 36 | 24-33 | 360 | 650 | 320 | |
800 | 32 | 190 | 720 | 580 | 1015 | 950 | 900 | 5 | 38 | 24-33 | 360 | 710 | 390 | |
900 | 36 | 203 | 780 | 625 | 1115 | 1050 | 1000 | 5 | 40 | 28-33 | 380 | 780 | 455 | |
1000 | 40 | 216 | 900 | 660 | 1230 | 1160 | 1115 | 5 | 42 | 28-36 | 400 | 900 | 690 | |
1200 | 48 | 254 | 1070 | 780 | 1455 | 1380 | 1330 | 5 | 44 | 32-39 | 400 | 1050 | 830 | |
一、①D71F4-10襯四氟手柄蝶閥產品名稱與型號②D71F4-10襯四氟手柄蝶閥口徑③是否帶附件以便我們的為您正確選型。訂貨須知：
二、若已經由設計單位選定D71F4-10襯四氟手柄蝶閥型號，請按D71F4-10襯四氟手柄蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
