RRGX/Z81X-16Q溝槽明桿彈性閘閥
| 產品名稱： | RRGX/Z81X-16Q溝槽明桿彈性閘閥 |
| 產品型號： | RRGX/Z81X-16Q |
| 產品分類： | 溝槽閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
RRGX/Z81X-16Q溝槽明桿彈性閘閥概述
RRGC/Z81X明桿溝槽彈性座封閘閥又名溝槽式軟密封閘閥，廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
RRGX/Z81X-16Q溝槽明桿彈性閘閥特點
它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。

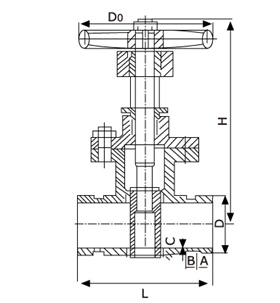

RRGX/Z81X-16Q溝槽明桿彈性閘閥結構圖
RRGX/Z81X-16Q溝槽明桿彈性閘閥主要技術參數
公稱壓力 | 1.O | 1.6 | 2.5 | |||||||
試驗壓力 | 殼體強度 | 1.5 | 2.4 | 3.75 | ||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||
適用介質 | 產品類型 | 球墨鑄鐵 | ||||||||
適用介質 | 水、水蒸汽、油品、空氣 | |||||||||
工作溫度 | 密封面材質 | 橡膠 | 乙腈橡膠 | 乙丙橡膠 | 氟橡膠 | 聚四氟塑料 | 銅 | 不銹鋼 | ||
工作溫度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200 | |||
RRGX/Z81X-16Q溝槽明桿彈性閘閥主要零件材料
產品類型 | 材質 | ||||
閥體 | 閥板 | 閥軸 | 密封面 | ||
球墨鑄鐵 | QT450 | 球鐵、碳鋼、噴涂或不銹鋼 | 鉻不銹鋼 | 不銹鋼 | 橡膠NBR、丁晴橡膠NBR、乙丙EPDM、氟橡膠PTFE |
RRGX/Z81X-16Q溝槽明桿彈性閘閥主要外形及連接尺寸
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | SJKD3型 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 5.5 | 5.5 | - | |||
Z81X
| L | 145 | 160 | 170 | 180 | 200 | 240 | 275 | 325 | 355 | - | - | - | - | - | - | ||
H | 325 | 380 | 425 | 455 | - | 500 | 620 | 750 | 880 | - | - | - | - | - | - | |||
Do | 180 | 180 | 200 | 200 | - | 240 | 320 | 320 | 400 | - | - | - | - | - | - | |||
訂貨須知：
一、①溝槽明桿彈性閘閥產品名稱與型號②溝槽明桿彈性閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溝槽明桿彈性閘閥型號，請按溝槽明桿彈性閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
