D381X-16Q溝槽渦輪蝶閥
| 產品名稱： | D381X-16Q溝槽渦輪蝶閥 |
| 產品型號： | D381X-16Q |
| 產品分類： | 溝槽蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D381X-16Q溝槽渦輪蝶閥概述：
D381X渦輪溝槽蝶閥也叫溝槽式(卡箍)連接閥門，主要由閥體、蝶板、開啟裝置三大部分組合而成，結構簡單。
D381X-16Q溝槽渦輪蝶閥工作原理：
D381X渦輪溝槽蝶閥工作原理是采用蝸輪、蝸桿的傳動方式，隨著凸輪轉動到指定的位置上，在將信號裝置上的觸頭放開或是壓下，在相應位置上輸出“通”或“斷”的電信號，從而就能顯示出該閥的啟閉狀態。消防渦輪溝槽蝶閥是不需要進行焊接的，因此它的安裝速度非常快且便捷。
D381X-16Q溝槽渦輪蝶閥特點：
D381X渦輪溝槽蝶閥具有雙重密封效果，不受介質流動的影響，該閥的啟閉件為蝶板，蝶板采用了整體包膠的工藝手法，抗老化，經久耐用。具有安裝方便、結構簡單、操作安全、密封可靠等特點，它的體積小巧，不受安裝空間的局限，便于閥門設備的維修與保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決了溫差所產生熱脹冷縮。

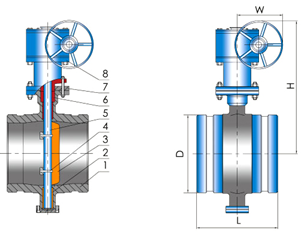

D381X-16Q溝槽渦輪蝶閥結構圖：
D381X-16Q溝槽渦輪蝶閥用途：
消防渦輪溝槽蝶閥的設計新穎獨特，使用性強，不但在消防系統中得到廣泛使用，還能夠用于供水、供暖、排污等管道。消防渦輪溝槽蝶閥適用于食品、水電、給排水、石油、化工、治煉、船舶、造紙、醫藥、能源等系統管路，或是用于腐蝕性、非腐蝕性的液體、氣體、粉末等管線上做調節與截斷使用。
D381X-16Q溝槽渦輪蝶閥主要零件材料：
產品類型 | 材質 | |||
閥體 | 閥板 | 閥軸 | 密封面 | |
球墨鑄鐵 | QT450 | 球鐵、碳鋼、噴涂或不銹鋼 | 鉻不銹鋼 | 橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46 |
D381X-16Q溝槽渦輪蝶閥主要技術參數：
公稱壓力 | 1.0 | 1.6 | 2.5 | |||
試驗壓力 | 殼體強度 | 1.5 | 2.4 | 3.75 | ||
密封性能 | 1.1 | 1.76 | 2.75 | |||
適用介質 | 產品類型 | 鑄鐵、球墨鑄鐵 | ||||
適用介質 | 水、水蒸汽、油品、空氣 | |||||
工作溫度 | 密封面材質 | 橡膠 | 乙腈橡膠 | 乙丙橡膠 | ||
工作溫度 | ≤60 | ≤80 | ≤250 | |||
D381X-16Q溝槽渦輪蝶閥主要外形尺寸：
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | |||
D381X D81X | L | 88 | 90 | 96 | 115 | - | 132 | 147 | 159 | 165 | ||
H1 | 60 | 75 | 80 | 94 | - | 125 | 150 | 220 | 250 | |||
Ho | 220 | 245 | 270 | 300 | - | 350 | 400 | 600 | 740 | |||
E | 245 | 245 | 245 | 245 | - | 245 | 260 | 260 | 330 | |||
F | 65 | 65 | 65 | 65 | - | 65 | 90 | 125 | 180 | |||
Do | 120 | 120 | 120 | 120 | - | 140 | 140 | 140 | 240 | |||
D381X-16Q溝槽渦輪蝶閥安裝注意事項：
1.傳動結構、手輪以及手柄是不能作吊起來使用，在搬運時，請勿碰撞;
2.消防渦輪溝槽蝶閥通常是垂直安裝，就是將閥桿處于垂直位置，而手輪位于頂部;
3.帶有旁通閥的消防渦輪溝槽蝶閥在開啟使用前應該先將旁通閥打開;
4.若消防渦輪溝槽蝶閥經常使用的話，至少每個月要進行清洗潤滑一次;
5.在安裝帶有傳動結構的消防渦輪溝槽蝶閥必須按照使用說明書上的規定進行安置;
6.安裝消防渦輪溝槽蝶閥時，手柄是不允許朝下的;
7.連接配件時要緊密牢固，安裝的位置與高度也要符合設計的標準要求;
8.消防渦輪溝槽蝶閥在安裝前需要先進行檢測，看是否符合現行國家標準《通用閥門標志》GB12220的規定。
訂貨須知：
一、①D381X-16Q溝槽渦輪蝶閥產品名稱與型號②D381X-16Q溝槽渦輪蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D381X-16Q溝槽渦輪蝶閥型號，請按D381X-16Q溝槽渦輪蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
