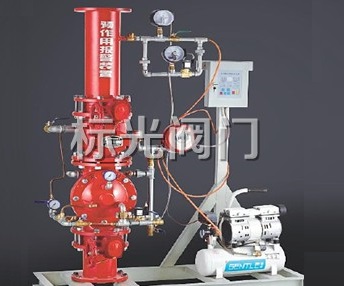

ZSFY隔膜式預作用報警閥

產品名稱：	ZSFY隔膜式預作用報警閥
產品型號：	ZSFY
產品分類：	報警閥
咨詢電話：	13120937397
報價 QQ：	408823840

ZSFY隔膜式預作用報警閥概述

ZSFY預作用報警閥組是將火災自動探測報警技術和自動噴水滅火系統結合起來，在未發生火災時該系統管道內通常充有低壓空氣或氮氣以供檢測，故系統具有干式系統的特點。因此它適用于安裝在那些既需用水滅火但又絕對不允許發生火災跑水的地方。例如：圖書館、檔案室、貴重物品儲藏室、電腦機房等處。還可替代干式系統安裝在高溫嚴寒冰凍等地區。

ZSFY隔膜式預作用報警閥工作原理：
ZSFY預作用報警閥組是由雨淋閥和濕式報警閥上下串接而成，雨淋閥位于供水側，濕式報警閥位于系統側而成為預作用閥組。系統由預作用閥、水力警鈴、壓力開關、空壓機、空氣維護裝置、信號蝶閥等組成，安裝閉式灑水噴頭，并以常用的探測系統作為報警和啟動的裝置。其動作原理：一旦發生火災，安裝在保護區感溫感煙火災探測器發出火災報等信號。火災報警控制器或消防控制中心，接到報警信號后發出指令打開雨淋閥上電磁閥，使雨淋閥開啟，壓力水流進系統側管網，變成濕式噴水系統，同時水力警鈴發出報苦，壓力開關動作反饋給控制中心顯示管路已充水，并啟動消防泵。此時管道上安裝閉式灑水噴頭尚未釋放，不會(huì )噴水。人尚可主動地經主管人員采取適當行動將火撲滅，避免噴頭動作水漬造成的損失。如果火災控制不住繼續發展，致使閉式噴頭玻璃球動作噴水，水泵自動啟動。
火災撲滅后，應將電磁閥關閉，使雨淋閥關閉，并排除管中的水使系統充氣壓力保持在0.03-0.05MPa范圍內，恢復準工作狀態。

ZSFY隔膜式預作用報警閥尺寸規格：

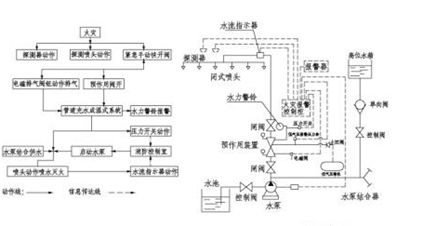

ZSFY隔膜式預作用報警閥系統示意圖：

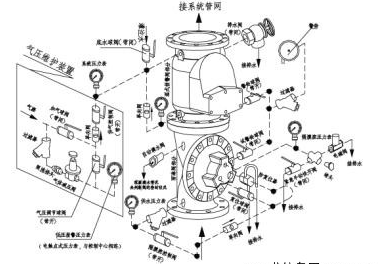

ZSFY隔膜式預作用報警閥預作用裝置示意圖：

ZSFY隔膜式預作用報警閥安裝：
①系統的主供水信號蝶閥、雨淋閥、濕式報警閥等應集中垂直安裝在被保護區附近的控制室內，該控制室的溫度不宜低于40℃，以免因低溫隔膜腔內水冰凍而使整個系統失靈。
②安裝時，將隔膜雨淋閥組且于水源管道法蘭，放入密封墊，擰緊法蘭螺栓后，在隔膜雨淋閥出水口上放入密封墊，安裝規格相同90°彎度，擰緊螺栓。然后再與系統管網連接。在濕式報警閥上口直管段開-孔接3/4"管，與由低氣壓開關、空壓機、電接點壓力表等空氣維護裝工相連接。
③將系統放水閥，電磁閥，手動快開閥，水力警鈴，補水漏斗等排水處均應設，地漏將排出水分別流入下水道。
④將雨淋閥上壓力開關、電磁閥、信號蝶閥引出線及空氣維護裝上低氣壓開關，電接點壓力表引出線分別與消防控制中心線路相接。
⑤水力警鈴安裝在雨淋閥附近或公共通道，值班室，管徑為20mm，報警管道的長度應小于20m，距報苦閥高度不應大于5米。
⑥安裝完畢，將雨淋閥殺不過防復位手輪轉至防復位鎖止位置，手輪上紅點對準標牌上鎖止位，使系統處于準工作狀態。

ZSFY隔膜式預作用報警閥調試：
①預作用閥組裝里全部按規范要求安裝完畢后，方可進行調試，向系統供水，使雨淋閥處于準工作狀態，關閉下球閥開啟上球閥，向補水漏斗供水，至濕式報警閥接口止，開啟空壓機，向系統供氣，充氣壓力一般為0.01-0.03MPa范圍內，充氣量不小于0.15m3/min。
②開啟電磁閥或打開手動快開閥、隔膜腔泄壓，雨淋閥開啟，使系統側充水變?yōu)闈袷较到y，同時水力答鈴發出聲報等，壓力開關發出電信號。試驗水流指示器，可打開末端試水裝置，水流動后，推動漿片發出動作信號至消防控制中心。試驗后，關閉電磁閥或手動閥，防復位鎖止機構按順時針旋轉90度至復位位置，讓雨淋閥自動復位后，再將手輪逆時針旋轉90度到鎖止位，使雨淋閥處于準工作狀態。開啟濕式報警閥上放水閥將系統側水放掉，至報警閥瓣上剩有余水，立即關閉放水閥，使系統變?yōu)楦墒剑�然后開啟空壓機，向管路充氣，是整個系統處于準工作狀態。

ZSFY隔膜式預作用報警閥維護：
系統投入正常運行后，管理人員必須日常監督檢測。每月進行一次報警試驗，可打開試警鈴球閥，水力警鈴和壓力開關應動作，發現問題，可檢查過濾器，排除故障。每季進行一次綜合功能試驗。按4.2.2條進行試驗。發現系統氣壓不能保持在規定范圍內，就會(huì )發出故障報警信號，檢查管路泄漏或損壞，采取措施進行排除。對系統裝配的過濾器要經常進行清洗。

訂貨須知：

一、①ZSFY隔膜式預作用報警閥產品名稱與型號②ZSFY隔膜式預作用報警閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定ZSFY隔膜式預作用報警閥型號，請按ZSFY隔膜式預作用報警閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
