J11H-16/25C鑄鋼絲口截止閥
| 產品名稱： | J11H-16/25C鑄鋼絲口截止閥 |
| 產品型號： | J11H-16/25C |
| 產品分類： | 絲口截止閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
J11H-16/25C鑄鋼絲口截止閥主要材料：
主 | 閥體，閥蓋，閥瓣 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
密封面 | H(Cr13)或Y(硬質合金) | W(本體)或Y（硬質合金） | ||
閥桿及內件 | 1Cr13 | |||
填料 | 柔性石墨 | |||
墊片 | 高徑石墨 | |||
適用介質 | 水，蒸汽，油品 | 硝酸類等腐蝕性介質 | 硝酸類等腐蝕性介質 | |
適用溫度 | <=425度 | <=200度 | ||
J11H-16/25C鑄鋼絲口截止閥技術參數：
公稱壓力 | 試驗壓力 | ||||
殼體 | 密封液體 | 低壓密封（氣） | 適用介質 | 工作溫度 | |
1.6 | 2.4 | 1.76 | 0.6 | 水 | <＝425 |
2.5 | 3.75 | 2.75 | |||
4.0 | 6.00 | 4.40 | |||
6.4 | 9.60 | 7.04 | |||
10.0 | 15.0 | 11.0 | |||
J11H-16/25C鑄鋼絲口截止閥主要外形尺寸、連接尺寸及重量 ：
公稱通徑 DN （ mm ） | 管螺紋 G | 尺寸（ mm ） | 重量 (kg) | |||||
L | E | S | H | H1 | D0 | |||
15 | 1/2 ″ | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
20 | 3/4 ″ | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
25 | 1 ″ | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
32 | 1 1/4 ″ | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
40 | 1 1/2 ″ | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
50 | 2 ″ | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
65 | 2 1/2 | 260 | 26 | 95 | 200 | 223 | 140 | 9.3 |

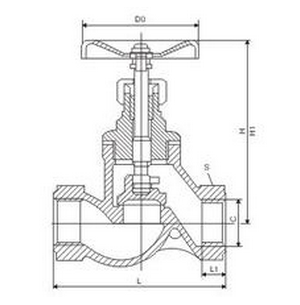

J11H-16/25C鑄鋼絲口截止閥結構圖:
訂貨須知：
一、①J11H-16/25C鑄鋼絲口截止閥產品名稱與型號②J11H-16/25C鑄鋼絲口截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J11H-16/25C鑄鋼絲口截止閥型號，請按J11H-16/25C鑄鋼絲口截止閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
