J41W-16-25P不銹鋼法蘭截止閥
| 產品名稱： | J41W-16-25P不銹鋼法蘭截止閥 |
| 產品型號： | J41W-16-25P |
| 產品分類： | 法蘭截止閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
J41W-16-25P不銹鋼法蘭截止閥產品介紹：
法蘭不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。 合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
J41W-16-25P不銹鋼法蘭截止閥原理：
法蘭不銹鋼截止閥采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。
J41W-16-25P不銹鋼法蘭截止閥結構特點：
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
J41W-16-25P不銹鋼法蘭截止閥標準規范：
設計制造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

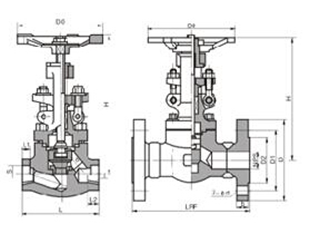

J41W-16-25P不銹鋼法蘭截止閥結構圖
J41W-16-25P不銹鋼法蘭截止閥應用范圍：
J41W截止閥主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙相不銹鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。產品主要應用于石化、化工、電力、冶金、醫藥、食品等行業。
J41W-16-25P不銹鋼法蘭截止閥主要零部件材料:
零件名稱 | 材料 |
J41W-16-25P-40R-64I | |
閥體、閥蓋 | 不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鋼 |
閥板 | |
閥桿 | |
閥桿螺母 | 鋁鐵青銅 |
手輪 | 灰鑄鐵、可鍛鑄鐵 |
J41W-16-25P不銹鋼法蘭截止閥主要性能范圍：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸類 |
J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 硝酸類 |
J41W-16-25P不銹鋼法蘭截止閥主要外形尺寸：
型號 | 公稱通徑 DN | 尺寸 | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
型號 | 公稱通徑 DN | 尺寸 | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-25P(R) | 15 | 130 | 95 | 65 | 45 | 233 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 275 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 285 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 302 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 355 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 362 | 20-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 400 | 22-3 | 8-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 430 | 22-3 | 8-18 | 320 | |
100 | 350 | 230 | 190 | 160 | 465 | 24-3 | 8-23 | 360 | |
125 | 400 | 270 | 220 | 188 | 550 | 28-3 | 8-25 | 400 | |
150 | 480 | 300 | 250 | 218 | 700 | 30-3 | 8-25 | 400 | |
200 | 600 | 360 | 310 | 278 | 780 | 34-3 | 12-25 | 450 | |
250 | 730 | 425 | 370 | 335 | 900 | 36-3 | 12-30 | 550 | |
訂貨須知：
一、①J41W-16-25P不銹鋼法蘭截止閥產品名稱與型號②J41W-16-25P不銹鋼法蘭截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J41W-16-25P不銹鋼法蘭截止閥型號，請按J41W-16-25P不銹鋼法蘭截止閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
