Z45X-10/16/25Q彈性座封暗桿閘閥
| 產品名稱： | Z45X-10/16/25Q彈性座封暗桿閘閥 |
| 產品型號： | Z45X-10/16/25Q |
| 產品分類： | 彈性座封閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z45X-10/16/25Q彈性座封暗桿閘閥概述：
本企業所生產的Z45X彈性座封暗桿閘閥，克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

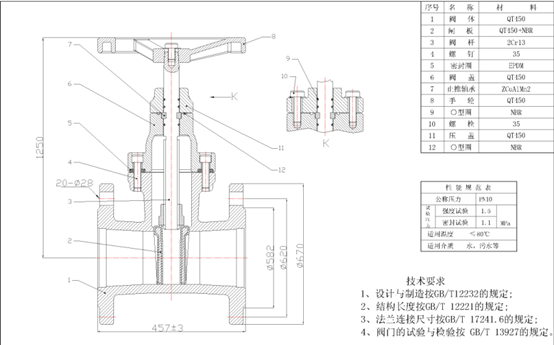

Z45X-10/16/25Q彈性座封暗桿閘閥結構圖：
Z45X-10/16/25Q彈性座封暗桿閘閥主要特點：
1、平底式閥座，不出現污物堆積，使密封更可靠
2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境
3、體積小，重量輕，便于安裝和維修
4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
Z45X-10/16/25Q彈性座封暗桿閘閥主要技術參數：
公稱壓力：1.0～2.5Mpa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：40～1200mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
Z45X-10/16/25Q彈性座封暗桿閘閥主要零件材料：
序 號 | 名 稱 | 材 料 |
1 | 閥 體 | 球墨鑄鐵 |
2 | 閘 板 | 球墨鑄鐵外覆EPDM |
3 | 螺 栓 | 鍍 鋅、不銹鋼2Cr13 |
4 | 密封圈 | NBR |
5 | 閥 蓋 | 球墨鑄鐵 |
6 | 閥 桿 | 不銹鋼2Cr13 |
7 | O形密封圈 | NBR |
8 | 止推墊 | 錫青銅 |
9 | 軸 套 | 錫青銅 |
10 | 螺 栓 | 鍍 鋅 |
11 | 軸 蓋 | 球墨鑄鐵 |
12 | 防塵罩 | NBR |
13 | 手輪 | 球墨鑄鐵 |
14 | 緊固螺母 | 鍍 鋅 |
Z45X-10/16/25Q彈性座封暗桿閘閥外形尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
訂貨須知：
一、①Z45X-10/16/25Q彈性座封暗桿閘閥產品名稱與型號②Z45X-10/16/25Q彈性座封暗桿閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z45X-10/16/25Q彈性座封暗桿閘閥型號，請按Z45X-10/16/25Q彈性座封暗桿閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
