Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥
| 產品名稱： | Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥 |
| 產品型號： | Z15T-10/16Q |
| 產品分類： | 絲口閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥概述：
Z15T-10/16Q絲口硬密封閘閥適用于全開、全關的各類管道和設備上的介質運行之用，不允許節流用。結構緊湊，介質流向通暢，阻力小，可裝于任意位置的管上。手輪順時針旋轉為關閉，反之為開啟，不得借助任何杠桿開關。廣泛用于石油、化工、制藥、電力等行業，在蒸氣、水、油類介質的管路上作啟閉用。
產品名稱：Z15T絲口硬密封閘閥；Z15T內螺紋暗桿楔式閘閥；鑄鐵內螺紋閘閥
所屬系列：暗桿楔式閘閥;內螺紋楔式閘閥;楔式閘閥,Z15T

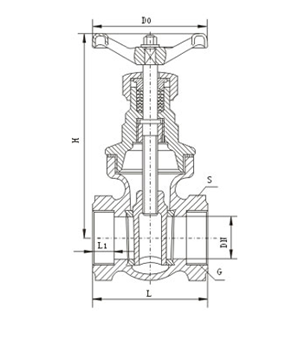

Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥結構圖
Z15T-10/16Q絲口硬密封閘閥主要技術參數
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作 溫度 | 使用 介質 | |
殼體 | 密封 | ||||
Z15T－10Q | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
型號 | 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | |
強度（水） | 密封（水） | ||||
Z15T-16Q | 1.6 | 2.4 | 1.8 | ≤200 | 蒸氣、水 |
Z15T-10/16Q絲口硬密封閘閥主要零部件材料
零件名稱（Z15T-10Q） | 材 料 |
閥體、閥蓋 | 球墨鑄鐵 |
閘 板 | 球墨鑄鐵＋黃銅 |
閥 桿 | 碳鋼（銅） |
閥桿螺母 | 青銅（球鐵） |
手 輪 | 球墨鑄鐵（球鐵） |
Z15T-10/16Q絲口硬密封閘閥主要外形尺寸
口徑 DN(mm) | 管螺紋 G(") | 尺寸 dimensions(mm) | ||||
L | L1 | S | H | Do | ||
15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
25 | 1 | 80 | 15 | 42 | 150 | 80 |
32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
50 | 2 | 110 | 22 | 80 | 210 | 100 |
65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
80 | 3 | 145 | 30 | 105 | 275 | 140 |
100 | 4 | 155 | 30 | 135 | 300 | 160 |
訂貨須知：
一、①Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥產品名稱與型號②Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥口徑③是否帶附件以便我們的為您正確選型。訂貨須知：
二、若已經由設計單位選定Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥型號，請按Z15T-10/16Q球墨鑄鐵絲口硬密封閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
