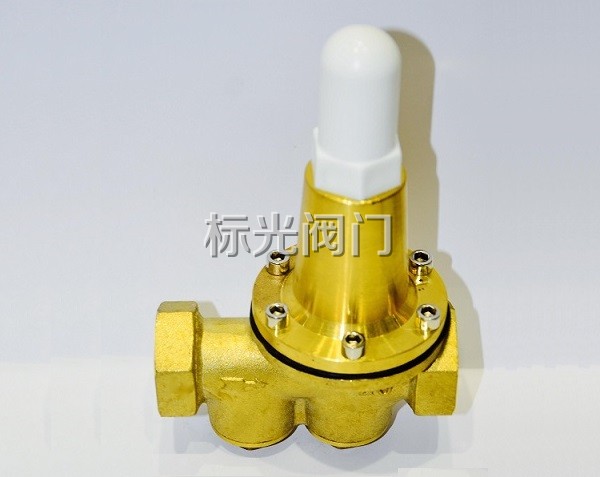

200P銅減壓閥
| 產品名稱： | 200P銅減壓閥 |
| 產品型號： | 200P |
| 產品分類： | 絲口銅閥門 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
200P銅減壓閥概述：
200P減壓閥為內螺紋連接,由閥體、閥蓋、壓縮彈簧、閥桿及膜片等組成，采用閥后壓力直接傳遞作用于膜片下方并與膜片上方壓力保持最佳平衡狀態的結構。200P減壓閥具有動作靈敏、快捷、性能可靠、使用壽命長、形體小巧、易于安裝等特點。200P減壓閥內部附有過濾網，便于整體安裝，避免雜物堵塞，使其更加安全可靠。標光閥門生產的200P減壓閥可水平或垂直安裝于給水、消防系統及其他清水系統中。在一定流量范圍內可控制該閥出口壓力為相對固定值。
200P銅減壓閥工作原理：
可調式減壓閥200P屬于直接式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它供水系統中。減壓閥200P-16T具有體型小巧，安裝方便等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。銅減壓閥200P在一定流量范圍內可控制該閥出口壓力，為一相對固定值。
200P銅減壓閥結構特點和用處：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
200P銅減壓閥主要技術參數：
型號 | 公稱壓力PN(mm) | 試驗壓力PS(mm) | |
殼體 | 密封 | ||
200P-10T | 1.0 | 1.5 | 1.1 |
200P-16T | 1.6 | 2.4 | 1.76 |
200P銅減壓閥主要零件材料：
零件名稱 | 材料 |
閥體、閥蓋 | 黃銅 |
過濾網、螺母、彈簧座 | 不銹鋼 |
壓縮彈簧 | 50CrVA |
O型圈 | 丁腈橡膠 |
200P銅減壓閥性能指標：
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
最高進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.09-0.8 | 0.1-1.2 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
滲漏量 | 0 | |
工作溫度 | 0℃-80℃ | |
200P銅減壓閥流量系數(Cv)：
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
200P銅減壓閥連接尺寸：
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
訂貨須知：
一、①200P銅減壓閥產品名稱與型號②200P銅減壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定200P銅減壓閥型號，請按200P銅減壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
