ZTY47自力式壓差控制閥
| 產品名稱： | ZTY47自力式壓差控制閥 |
| 產品型號： | ZTY47-10/16 |
| 產品分類： | 平衡閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
ZTY47-10/16自力式壓差控制閥概述：
ZTY47自力式壓差平衡閥是一種新型平衡閥。它是一種既能控制流量，又能控制壓差的一體的多功能閥門，其用轉換閥來實現流量控制和壓差控制的轉換。當流量閥使用時，可具有流量閥的所有功能，直接簡便的根據設計來設定流量，閥門在水的作用下，自動消除管線剩余壓頭及壓力波動引起的流量偏差，無論系統壓力怎樣變化，均可保持設定流量不變，有效地解決管網的水力平衡失調問題。當壓差閥使用時，支持用戶自主調節，恒定用戶進出口壓差，有助于穩定系統運行，轉換閥又可做調節壓差使用。平衡閥（差壓/流量控制閥）的這些功能使流量調節一次完成，把系統平衡調節變?yōu)楹?jiǎn)便的流量分配，有效的解決管網的水力平衡失調，可能節電15%以上。
ZTY47-10/16自力式壓差控制閥性能及特點：
（1） 供水式（G）和回水式（H）壓差控制閥必須分別安裝在供水管和回水管上；
（2） 控制壓差精度±7.5%；
（3） 在不損失控制精度的前提下，可調壓差型的調壓比高達16：1；
（4） 閥體材質：灰鑄鐵、碳素鑄鋼、鍛壓銅合金；
（5） 導壓管連接端1/2＂管螺紋，導壓管長度1.5m；
（6） 支持被控系統內部自主調節；
（7） 消除外網壓波動對被控系統的影響；
（8） 分為定壓差型和可調壓差型兩種；
（9） 公稱壓力：1.6MPa、2.5MPa；
（10）介質溫度0-150℃。

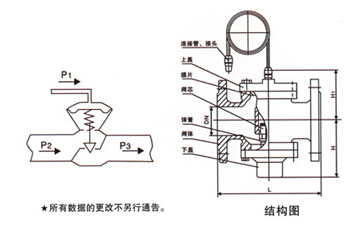

ZTY47-10/16自力式壓差控制閥結構圖：
ZTY47-10/16自力式壓差控制閥用途：
ZTY47自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、中央空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統，根據安裝位置分為供水式（G）、回水式（H）、旁通式（C）三類。
供水式（G）、回水式（H）說明
ZTY47-10/16自力式壓差控制閥主要技術參數：
閥體形式 | 直通鑄造閥 |
公稱通徑 | DN15～350mm |
公稱壓力 | PN1.0、1.6 MPa |
法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
連接形式 | 法蘭(FF RF RTJ)、螺紋(適用于1″以?xún)?/span>) |
介質溫度 | 0～150℃ |
工作壓差范圍 | 0.02～0.3MPa |
控制壓差設定值 | 0.02MPa |
控制壓差可調范圍 | 0.02～0.3MPa |
導壓管長度 | 1.6m |
導壓管連接端尺寸 | 1/2"管螺紋 |
閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼 |
ZTY47-10/16自力式壓差控制閥參數表：
DN | 結構長度 | 流量系數Kv |
20 | 100 | 0.07～5.4 |
25 | 120 | 0.1～8.5 |
32 | 180 | 0.3～13.2 |
40 | 200 | 0.5～25 |
50 | 230 | 0.7～39 |
65 | 290 | 1.2～58.4 |
80 | 310 | 1.8～80.4 |
100 | 350 | 3.0～118 |
125 | 400 | 5.0～214 |
150 | 480 | 8.0～285 |
200 | 495 | 10～603 |
250 | 622 | 20～901 |
300 | 698 | 25～1390 |
350 | 787 | 30～1740 |
400 | 978 | 32-2800 |
450 | 978 | 40-3600 |
500 | 1016 | 45-4400 |
600 | 1295 | 55-6400 |
700 | 1448 | 70-8200 |

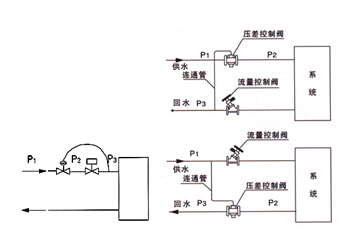

ZTY47-10/16自力式壓差控制閥應用舉例：
注：回水安裝△P=P1-P2 △P'=P2-P3
ZTY47-10/16自力式壓差控制閥選型說明：
按式Kv=G/
式中（G-M3/h），根據最大流量和可能的最小工作壓差計算所需的最大Kv值，應小于閥門的最大Kv值；根據最小流量和可能的最大工作壓差計算所需的最小Kv值，應大于閥門的最小Kv值，如G=3-10M3/h，△P'最大=200KPa，△P'最小=20KPa，Kv最大=10/
=25，Kv最小=3/
=2.12，選擇DN50即符合要求，建議盡量不變徑選用閥門。
1.安裝在高層或多層建筑中每層供暖或空調分支環路上，確保分支環路的壓差為定值。
2、安裝在多層或高層建筑的立管或單元入口上，確保其壓差為定值。
3、安裝在一次系統熱力站的供水或回水管上，確保熱力站或熱力站中某一電動調節閥的壓差為定值，消除一次系統流量變化的影響。
說明：
（1） 1、2處應用也可安裝于供水管
（2） 圖中
為自力式壓差控制閥，閥上的線段表示導壓管。
ZTY47-10/16自力式壓差控制閥安裝示意圖：
安裝在用戶回水管上確保用戶壓差為恒定值，圖中①②③為用戶系統。
注意：閥門箭頭所指方向必須與水流方向一致；控制導管前端與供水管連接處安裝截斷閥，以便調試時、排污使用。
訂貨須知：
一、①ZTY47-10/16自力式壓差控制閥產品名稱與型號②ZTY47-10/16自力式壓差控制閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZTY47-10/16自力式壓差控制閥型號，請按ZTY47-10/16自力式壓差控制閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
