P74JA電動壓差旁通閥

產品名稱：	P74JA電動壓差旁通閥
產品型號：	P74JA
產品分類：	電動二通閥
咨詢電話：	13120937397
報價 QQ：	408823840

P74JA電動壓差旁通閥產品概況:

P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件，二者一旦改變，即引起開關機構動作來控制設備比如馬達驅動閥門。開關機構提供SPDT非快速作用（浮動）動作，因此共用的可移動觸點，會(huì )接觸二個固定觸點之一，或者停留在二者之間（無接觸）。

P74JA電動壓差旁通閥產品規格:

1、單刀雙閘，全封閉的Penn制開關。

2、喇叭壓力漲管接于觸感元件上令現場安裝簡易。

3、直讀式標尺可迅速確定設定點。

4、不需移動外罩便能改變壓差設定。

P74JA電動壓差旁通閥產品應用:

1、P74JA壓差控制器通常應用于水系統，用以控制水管與回水管間之壓差。控制器的SPDT浮點動作接通觸點后，令馬達驅動器操縱閥門，把閥門安裝在系統水泵附近的旁通管路中。當系統壓差增大而超過控制器設定值時，閥門則進而開大，更多的水轉向流經旁通閥，從而使系統壓差減少，壓差的減少導致閥門開始關小以及系統壓差的增加。

2、P74JA亦適用于其它氣體或液體壓差的應用。

3、所有P74系列控制器設計僅作為運行控制使用。

4、如有操作失控會(huì )導致人員傷害或者財產損失的可能，安裝者有責任增加設施（安全，限制控制），加以保護，或增設系統（報警，監控系統），在失控時發出警報。

P74JA電動壓差旁通閥裝置安裝:

把控制器安裝于平面表面或控制屏上的任何位置。利用箱子背面的孔洞用兩個螺絲或螺栓上緊，或用NO271-51通用安裝支架作安裝之用。控制器應裝得使波紋管的接頭高于所用設備的液位之上。這可減少外界毛病積聚在波紋管內的可能性。

P74JA電動壓差旁通閥一般說明:

1、確認控制器并非安裝于會(huì )令電器規格過重的儀器上。對于控制器的最大電氣規格及其觸點動作見控制器外殼內側所附標簽。

2、在連接壓力控制器前，應先把所有管路弄清潔排氣。

3、避免急劇彎曲或折扭連接銅管。

4、預留長一點的連接銅管把那部分卷曲并穩定地安裝以避免震動讓連接銅管有松余，以避免太緊時會(huì )出現“琴弦”振，而導致連接銅管的折斷。防止連接銅管與周?chē)�表面的磨擦或撞擊，以免損壞接銅管。

P74JA電動壓差旁通閥產品性能:

產品 壓差控制器P74JA-3；

刻度范圍 8至60PSL（55至414Kpa）；

運行壓差 2PSL（14Kpa）回定的；

波紋管最大超壓180PSL（1241Kpa）；

波紋管最大允許壓差120PSL（830Kpa）；

電氣規格1安培，24V交流，50/60Hz；

觸頭元件 SPDT全封閉浮動式 PENN開頭；

材料 盒子1.6 mm ，冷軋鋼；

外殼 0.6 mm ，冷軋鋼；

涂層 灰色烘漆；

安裝 安裝于平面上或用一個通用安裝托架；

電線連接 用色標螺旋式接線終端；

重量 1.1kg；

運行時環境溫度 最低 -1℃；

最高 60℃；

注意：此控制器不應當用于控制繼電器啟動器，以防產生路或震蕩。

P74JA電動壓差旁通閥電氣接線:

注意：在接線之前應將電源切斷防止可能觸電或損壞設備。

所有的接線必須采用銅導線，并應依據當地法規及國家電氣規范。所有馬達驅動器接線使用AWG18號或更粗的導線。超過500尺長度的線路應當使用AWG14號導線。所有電纜接頭應在接線盒中，使用經核準的非焊接頭，或經焊接后把連接處包好好。注：使用終端絲組裝（8-32×1/4接頭）。使用其它替代螺絲進行連接，可能對正確連接產生問題。

P74JA電動壓差旁通閥產品調試:

把螺絲刀插入轉盤的縫隙中，并轉動轉盤，直至刻盤指針對準所需要的位置。向左旋轉盤以增加微差設定值，或向右旋轉，以減少微差設定值。

為了改變設定點，從控制器的正側視方向向左或向右調節轉盤（見圖2）。

九、P74JA電動壓差旁通閥校驗過程

在離開該裝置之前，至少應該觀察完整的運行過程三次，以確定全部組成部件的功能正確無誤。

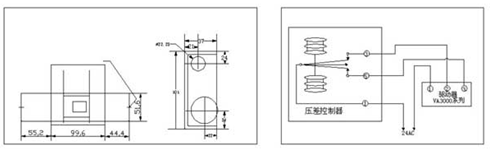

P74JA電動壓差旁通閥外形尺寸:

當壓差減少時，浮動觸點桿會(huì )接通公共端子（1）與藍色（3）端子當壓差增加時，浮動觸點桿會(huì )接通公共端子（1）與藍色（5）端子

注：當壓差減少時，馬達沿順時針?lè )较蜣D動，將閥門轉向關閉位置。

當壓差增加時，馬達沿逆時針?lè )较蜣D動，將閥門轉向開啟位置。

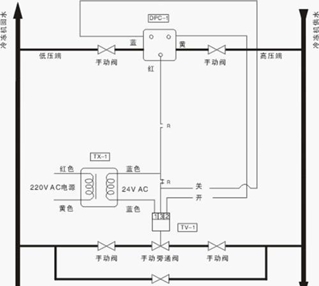

P74JA電動壓差旁通閥原理:
壓差控制器DPC-1通過檢測供/回水主管的壓力差，與設定值相比較，通過控制電動兩通閥的開度，使供水與回水間實現旁通，以保持所需的壓力差值。
壓力差增大時，紅觸點與黃觸點接通，壓力減少時，紅觸點與藍觸點接通，紅觸點可以停留在中間位置，與其他觸點沒有電氣連接。

近年來，隨著建筑行業的高速發展。興起一大批新的設備。比如電動二通閥。在國內。進口牌子霍尼韋爾電動二通閥和西門子電動二通閥。但是他們價格都很貴。國產的質量和價格都可以的有，上海永兵閥門制造有限公司。他們家質量可以。

P74JA電動壓差旁通閥作用:

本系統適用于中央空調的冷凍水/熱水系統的壓差旁通控制用途。
壓差旁通的作用主要在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。

訂貨須知：

一、①P74JA電動壓差旁通閥產品名稱與型號②P74JA電動壓差旁通閥

口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定P74JA電動壓差旁通閥型號，請按P74JA電動壓差旁通閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
