ZDF多功能電磁閥
| 產品名稱： | ZDF多功能電磁閥 |
| 產品型號： | ZDF |
| 產品分類： | 電磁閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
ZDF多功能電磁閥結構原理：
多功能電磁閥是將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿 還可用來預置電磁閥自動控制時的最大或最小流量。
ZDF多功能電磁閥特點：
ZDF多功能電磁閥安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和維護。多功能電磁閥開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。多功能電磁閥開度可以調節最大和最小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。
ZDF多功能電磁閥技術參數：
項目 | 說明 | |||||||||||
工作介質 | 空氣、煤氣、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液體 | |||||||||||
介質溫度℃ | ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205 | |||||||||||
公稱壓力MPa | 1.6 | |||||||||||
工作壓差MPa | 0.04～1.6 | |||||||||||
電源電壓V | AC220其余規格可作特殊訂貨 | |||||||||||
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
額定流量系數Kv | 2.8 | 5.0 | 8.5 | 12 | 18 | 28 | 40 | 64 | 99 | 250 | 420 | 660 |
泄漏量ml/min | 0.9 | 1.5 | 1.5 | 3.0 | 3.0 | 4.5 | 6.0 | 9.0 | 17 | 27 | 45 | 74 |
功率VA | 11 | 20 | 44 | |||||||||

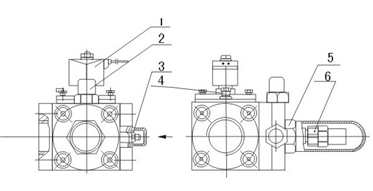

ZDF多功能電磁閥結構圖：
螺紋多功能電磁閥結構尺寸：
DN | 連接 | H1 | H2 | L | W1 | W2 | ||
形式 | 尺寸 | 普通型 | 防爆型 | |||||
15 | 內螺紋 | G1/2 | 23 | 82 | 147 | 76 | 23 | 133 |
20 | G3/4 | 23 | 82 | 147 | 76 | 23 | 133 | |
25 | G1 | 28 | 85 | 152 | 92 | 28 | 136 | |
32 | G11/4 | 34 | 90 | 157 | 107 | 34 | 150 | |
40 | G11/2 | 43 | 102 | 168 | 148 | 43 | 195 | |
50 | G2 | 46 | 105 | 173 | 160 | 46 | 202 | |
法蘭多功能電磁閥結構尺寸：
訂貨須知：
一、①ZDF多功能電磁閥產品名稱與型號②ZDF多功能電磁閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZDF多功能電磁閥型號，請按ZDF多功能電磁閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
