電液推桿原理圖動作圖（電液推桿工作原理）

電液推桿工作原理

電液推桿也叫液壓推桿，是以電動機位電力源，通過電機的正反轉，帶動雙向動力泵輸出壓力油，經過控制閥組，輸送至油缸，實現油缸活塞桿的往復運動。

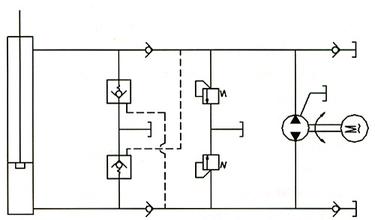

電液推桿工作原理（圖）

以下為您介紹電液推桿的心臟：電液推桿組合閥

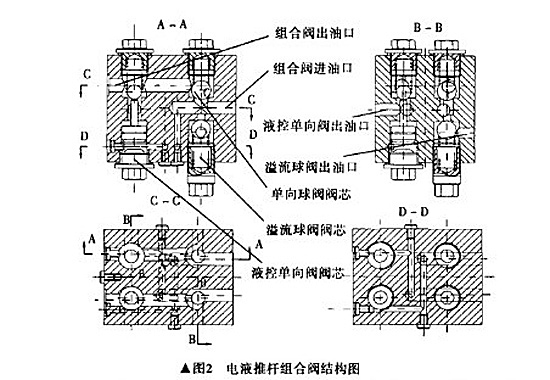

電液推桿組合閥是電液推桿的核心控制組件，其結構如（圖2）所示，它通過閥體內部將兩個溢流閥閥芯，兩個單向閥閥芯、兩個單向球閥閥芯連接，集合成結構及功能對稱的組合閥，組合閥主要功能為：調節系統壓力、控制電液推桿輸出力的大小、控制液流方向及活塞桿運動方向、系統過載保護等。

電液推桿組合閥工作原理

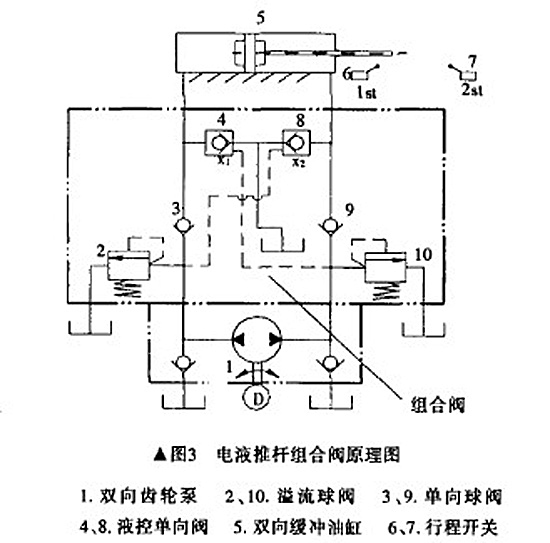

電液推桿組合閥原理圖（圖3），該圖的組合閥通過閥體內部孔道將 閥2、閥3、閥4、閥8、閥9、閥10 組成功能對稱的壓力控制、方向控制回路，其主要功能為：調節系統壓力控制液壓系統輸出壓力的大小；控制液壓流向及往返運動，系統過載保護。

電液推桿工作機制

1、活塞桿外行時：電機正轉時，雙向泵左邊油口為出油口，液壓油經過單向閥3進入油缸5的無桿缸腔，同時液控單向閥8打開，油缸5的有  桿缸腔的油經過8回油箱。

2、活塞桿內行時：電機反轉，雙向齒輪泵1右邊油口為出油口，液壓油進過單向閥9進入油缸5的有桿腔，同時控制單向閥4打開，油缸5的無桿腔的油經過閥4回油箱。

3、系統壓力調節及過載保護：活塞桿外行時壓力調節，由溢流球閥控制2控制，當過載時限定系統高壓力，即控制電液推桿輸出的大推力。活塞桿內行過程壓力調節，由溢流閥10控制當過載時系統高壓力，即控制單向閥輸出的大推力。

電液推桿工作原理，包括電液推桿液壓原理圖、電液推桿組合閥原理圖，若有疑問可直接聯系廠家獲得技術支持。
