氣動電動調節閥結構圖

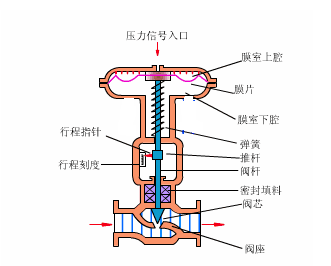

氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成，氣動執行機構可分為單作用式和雙作用式兩種，單作用執行器內有復位彈簧，而雙作用執行器內沒有復位彈簧。其中單作用執行器，可在失去起源或突然故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。

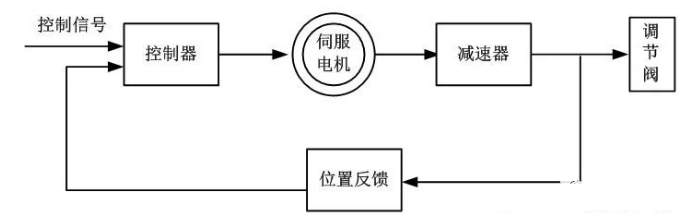

電動執行機構是以電動機為驅動源、以直流電流為控制及反饋信號，原理方塊圖如圖3所示。當控制器的輸入端有一個信號輸入時，此信號與位置信號進行比較，當兩個信號的偏差值大于規定的死區時，控制器產生功率輸出，驅動伺服電動機轉動使減速器的輸出軸朝減小這一偏差的方向轉動，直到偏差小于死區為止。此時輸出軸就穩定在與輸入信號相對應的位置上。
