水力控制閥工作原理圖
水力控制閥是一個總稱，由一只主閥及其外裝之針閥、向導閥等組合而成的一類自動控制閥。水力控制閥的工作狀態一般呈常用狀態、常開狀態、浮動狀態，主要依靠主閥與針閥或導閥之間調節來進行控制水流狀態
水力控制閥按用途可分為如下類型。
1)水位控制閥。主要控制水池、水塔中的水位。
2)減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。
3)水用安全閥（泄壓/持壓閥）。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。
4)止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。
5)電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。
6)400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。
7)800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。
8)900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。
9)JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10)JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物
水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水力電動控制閥、緊急關閉閥等。
水力控制閥工作原理（圖）
水力控制閥是以管路系統上下游壓力差△p為動力，由導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟、完全關閉或處于調節狀態。當進入隔膜（活塞）上方控制室內的壓力介質被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值大于上方的壓力值，依靠管路介質將主閥閥盤推到完全開啟的位置：當進入隔膜（活塞）上方控制室內的壓力介質不能排到大氣或下游低壓區時，作用在隔膜（活塞）上方的壓力值大于下方的壓力值，管路中的介質將主閥閥盤壓到完全關閉的位置；當隔膜（活塞）上方控制室內的壓力值處于人口壓力與出口壓力之間時，主閥閥盤處于調節狀態，其調節位置取決于附設管路系統中針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而自動調節其自身閥口的開度，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤的調節位置。
水力控制閥結構原理
水力控制閥是利用管網中水的壓力控制閥門的開啟、關閉及開度大小的閥門，是一種既省人力，又節約能源的自動閥門。廣泛地應用于水力灌溉、高層建筑、消防系統、市政給排水、電力等給水管網系統。它所具有的功能有自動控制水位、減壓、泄壓、持壓、調節、止回、消除水錘、開關等多種功能。還可以根據不同的需要，改變附設管路及先導閥，達到所需要的功能。
一、100X遙控浮球閥當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
二、200X減壓穩壓閥當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
三、300X緩閉式止回閥當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
四、400X流量控制閥當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
五、500X持壓泄壓閥當泄壓閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會(huì )自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
六、600X電動控制閥當閥門從進口端給水時，水流經過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥打開，球閥流出。球閥開度大于針閥開度，主閥控制室壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室水不能流出，控制室生壓，推動膜片關閉主閥。

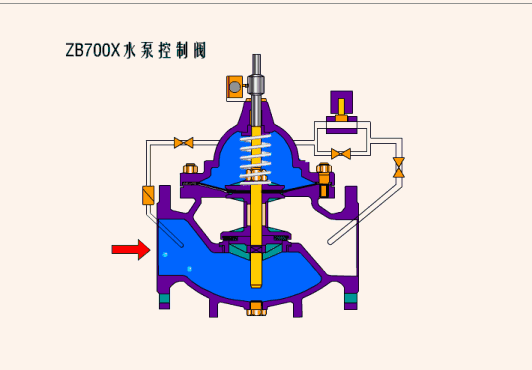

七、700X水泵控制閥當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經過針閥，導閥，單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室壓力保持主閥處于合適開度，保持下游正常供水。700X水泵控制閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下游水經過單向閥進入主控制室，控制室壓力升高，主閥關閉。
八、800X壓差旁通閥是一種用于空調系統供、回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。200X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
九、900X緊急關閉閥當出口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上腔壓力與主閥出口壓力相等，進口與吃口存在壓差，水流經閥口出口流出，當消防泵氣泵時，或變平泵壓力升高時，超過導閥設定壓力，由主閥進口向導閥管控制室壓力升高，作用在彈簧壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥進口壓力通過節流閥補充到主閥閥蓋上腔，因閥瓣受到向下壓力大于向上推力，主閥關閉。值得注意的是，進口壓力小于設定壓力是，主閥處于開啟狀態，進口壓力大于設定壓力，閥瓣關閉。
