電動調節閥工作原理

電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以常用的4-20mA電流信號來說，在控制系統給電動調節閥的信號為4mA的時候，調節閥處于全閉狀態，而給其20mA信號的時候，調節閥處于全閉狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求

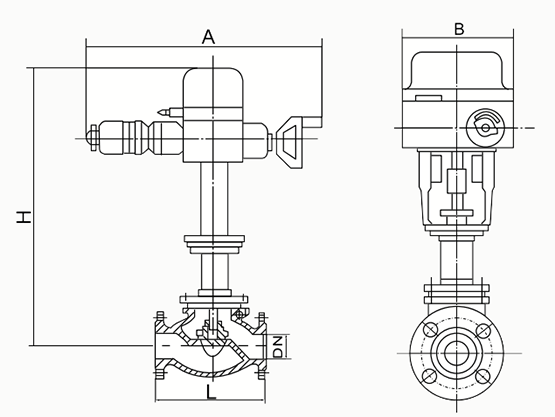

電動調節閥結構圖

電動調節閥上部是執行機構，接受調節器輸出的0～10mADC或4～20mADC信號，并將其轉換成相應的直線位移，推動下部的調節閥動作，直接調節流體的流量。各類電動調節閥的執行機構基本相同，但調節閥（調節機構）的結構因使用條件的不同類型很多，常用的是直通單閥座和直通雙閥座兩種。

　電動調節閥選型

　　閥門選型一般可由設計院或廠家幫助選型，若有技術人員幫忙可以代為幫忙選型。電動調節閥選型主要看管道里面通過的介質、介質的溫度、閥前壓力、閥后壓力、流量系數、操作方式、安裝位置等等。

　　電動調節閥符號

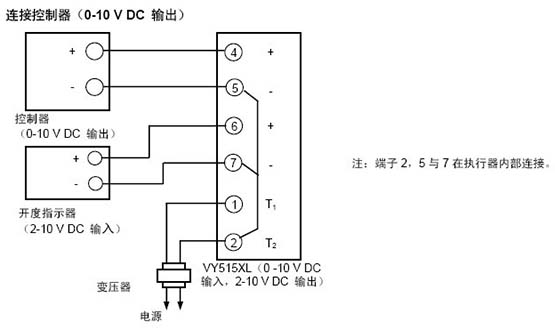

　　電動調節閥接線圖
