多功能水泵控制閥的原理

  多功能水泵控制閥同時具有閘閥、逆止閥、水錘消除器三種閥件。 這三種閥件在水泵的運行過程中分別起著不同的作用。多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。

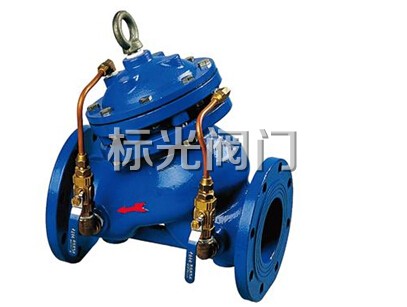

多功能水泵控制閥產品圖

多功能水泵控制閥原理
　（1）停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。
　（2）水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。
　　3）在進水端壓力作用下，閥板上升到最大開口狀態，開口高度由流量決定。
　（4）停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。
　（5）當流量接近于零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘沖擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。
　（6）緩閉閥板完全關閉泄流孔，閥門回到停泵初始狀態。
　
