靜音式止回閥作用及分類

  靜音式止回閥是依靠介質本身流動而自動開、閉閥瓣，達到閥門啟閉以及阻止介質逆流的目的。該閥的流道為流線型，因此其流體壓力損失小，是一款節能型閥門。

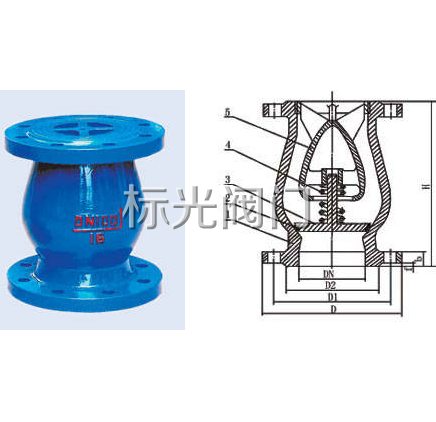

靜音式止回閥結構圖

靜音式止回閥作用

  止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。 不宜用于含有固體顆粒和粘度較大的介質。

靜音式止回閥分類

  止回閥根據其結構和安裝方式可分：

  1、靜音止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

  2、靜音止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

  3、靜音止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

  4、靜音止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

  5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

  此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

靜音式止回閥品牌推薦
  上海標光閥門科技有限公司生產的HC42X靜音式止回閥適用于給排水、消防、城市建設等工業管道，其采用科學、新型且符合水力學的輪廓設計，使流體的阻力減小，有效保證了管道流通順暢。上海 “標光” 牌HC42X靜音式止回閥外形美觀、運行穩定，還能安裝在水泵出口位置，起阻止倒流以及保護泵（防止水錘對其造成的損害）的作用。
