電磁閥工作原理圖

電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

電磁閥分類

電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃氣電磁閥、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。

電磁閥工作原理：

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會(huì )被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會(huì )進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

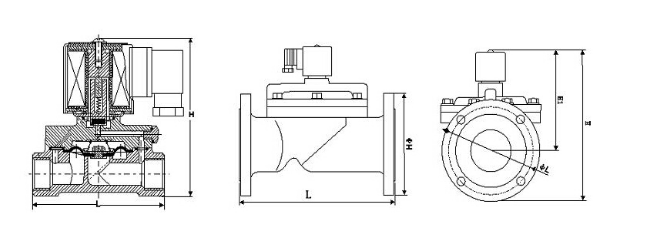

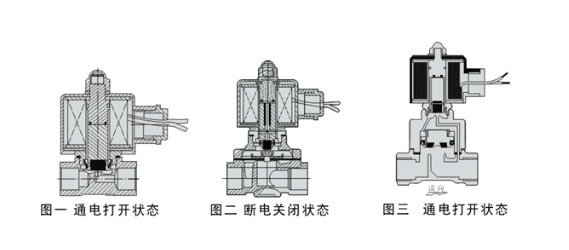

直動式電磁閥工作原理圖解

  原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

　特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

分步直動式電磁閥工作原理圖解

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

　特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。

先導式電磁閥工作原理圖解

  原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周?chē)�形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周?chē)�形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

　特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。

膜片式電磁閥工作原理圖解

  膜片式電磁閥原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

　特點：按閥上所標流向箭頭，為增強使用壽命和可靠性，最好線圈向上，水平安裝。
