電磁閥結構圖

  電磁閥是用來控制流體方向的自動化基礎元件，屬于執行器；通常用在機械控制和工業閥門上面，通過一個電磁線圈來控制閥芯位置，切斷或接通氣源以達到改變流體流動方向的目的，來對介質方向進行控制，從而達到對閥門開關的控制。

電磁閥的結構

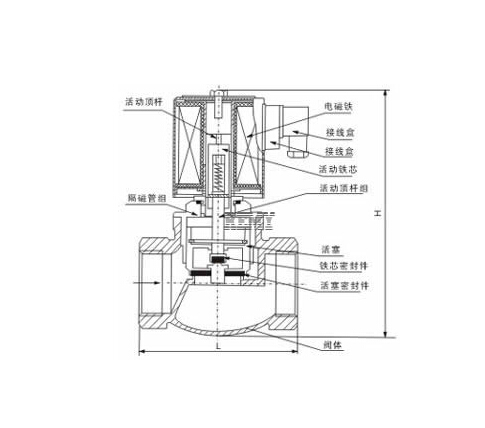

  電磁閥的基本結構：包括一個或幾個孔的閥體。閥體部分由滑閥芯、滑閥套、彈簧底座等組成，當線圈通電或斷電時，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成，動鐵芯的運轉將導致流體通過閥體或被切斷。

電磁閥從原理上分為三大類：
　直動式電磁閥

　原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

 分步直動式電磁閥

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

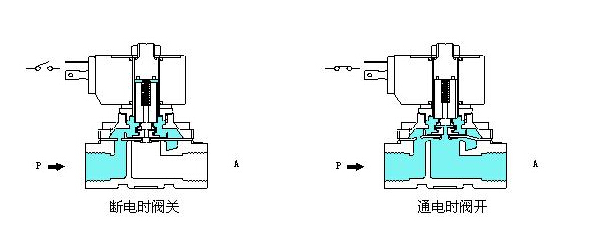

先導式電磁閥

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周?chē)�形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周?chē)�形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
