二片式球閥工作原理【結構圖】

二片式球閥是一種新型的球閥，其啟閉件是球體。二片式球閥工作原理為通過逆時針?lè )较蜣D動手輪，球體在閥桿的作用下做旋轉運動，就能實現閥門的啟閉。啟閉無摩擦、使用壽命長，且操作容易，這些都是二片式球閥的特點。

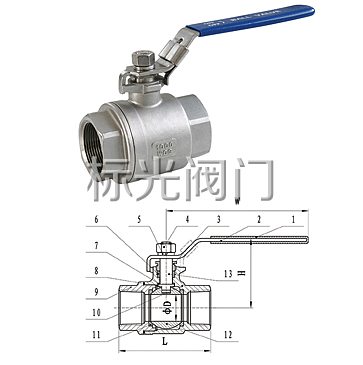

二片式球閥結構圖

二片式球閥特點

1、該閥的流體阻力較小，介質流通順暢。

2、結構簡單，且小型輕便。

3、采用塑料的密封面材質，密封性可靠，也適用于真空系統中。

4、操作簡單，只需轉動手輪90度，就能快速實現閥門的啟閉。

5、維修便捷，能夠很方便地對密封圈進行拆卸及更換。

6、全部開啟或者全部關閉時，其密封面不會(huì )受到介質的沖蝕。

7、該閥適用于高真空及高壓力環境，具有適用范圍廣的特點。

二片式球閥工作原理

該閥未使用時，閥桿向球體施加壓力，使球體壓在閥座上。順著逆時針?lè )较蛐�轉手輪的時候，閥桿就會(huì )朝相反方向運動，使球體脫離閥座；閥桿上升，此時球體沿著閥體中心線開始作無摩擦旋轉，直至閥桿上升到最高點 ，球體也轉動至全開。而順著順時針?lè )较蜣D動手輪，閥桿做下降運動，并最終關閉閥門。

二片式球閥型號

溫州標光閥門廠生產的二片式球閥型號為Q11F的不銹鋼二片式絲口球閥適用于水、油品、氣體等介質。其在石油、城市給排水等行業作介質的阻斷、分配以及改變流向使用。標光牌不銹鋼二片式絲口球閥運行穩定，使用壽命長，您值得擁有！
