浮球閥的球體沒有支撐軸，呈“浮動”狀態，起阻斷、調配和改變介質流動方向的作用。在化工、天然氣等行業應用廣泛，還能應用于雜質多、腐蝕性強的天然氣長輸管線上。下面讓小編帶你了解一下浮球閥工作原理以及100x浮球閥安裝示意圖。

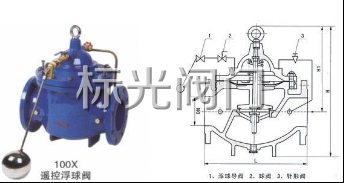

浮球閥結構示意圖

浮球閥工作原理

浮球閥是通過對液位進行控制來調配供液量。水從管道的進水端進入時，液面不斷上漲，浮飄帶動連桿也隨之升起，至預設的高度，活塞墊被連桿支起來，阻止水源進入。而當水面下降即蓄水量不足時，活塞墊在連桿的帶動下開啟，繼續供水。

浮球閥安裝注意事項

1、將本閥法蘭端兩邊的保護蓋取下，把閥完全打開并進行清潔。

2、安裝點附近的管道須保持水平狀態，不能存在管線偏離的現象。

3、安裝本閥前應先進行整機測試，測試合格后方可安裝。

4、本閥的安裝位置應位于管道水平方向或垂直方向，閥蓋朝上。

5、安裝前，應先保證管道的清潔，安裝時應遵循主閥體外水流標示箭頭的方向安裝。

6、主閥前后都要先安裝一只閘閥（主閥導管進口處還要安裝一只過濾器），以便日后維修。

7、連接管道后，將法蘭連接螺栓用規定的扭矩交鎖緊。

8、直立安裝帶傳動機構的球閥。

9、在本閥安裝期間，為防止執行機構及附件受到破壞，不能將閥的執行機構部分作為起重的吊裝點。

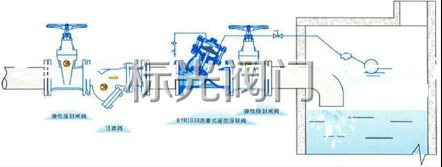

100x浮球閥安裝示意圖

標光牌浮球閥適用于石油、冶金等行業，具有可靠的密封、防火靜電功能等特點。作為國內閥門專業廠家，擁有強大的開發團隊，制造設備，在浮球閥質量、使用性能上都有保障，請您放心選擇！
