比例式減壓閥具有運行穩定、耐用、耐高溫工作等特點。其通過閥體活塞兩頭形成的壓力差，達到減壓的效果。可水平或者垂直安裝于管道上。那么，比例式減壓閥工作原理是什么？比例式減壓閥安裝需要注意些什么？下面讓我們一起來深入了解比例式減壓閥工作原理以及比例式減壓閥的安裝。

比例式減壓閥結構示意圖

減壓閥工作原理

浮動活塞受進口壓力P1的影響打開，介質進入。而活塞兩頭的截面積不一樣，于是閥后的壓力被壓力差改變，管路受到壓力，活塞兩頭的面積形成閥前和閥后的壓力比。不管閥前壓力怎么變，閥后的靜壓與動壓會(huì )按比例把壓力減到相應的值。

比例式減壓閥安裝

1、在比例式減壓閥安裝前，必須保證管道清潔，加裝Y型過濾器在本閥的前面。

2、本閥安裝前后一定要設置閘閥或蝶閥，保證以后可以切斷水源進行檢修。

3、建議根據閥體上箭頭指導方向垂直安裝，避免重力作用造成的閥體下部的損壞。

4、建議本閥同徑并聯二組工作，確保檢修時供水不間斷。

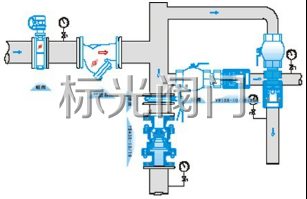

比例式減壓閥安裝【結構圖】
